組織實體

在 FeatureManager (特徵管理員) 中，您可用數種方式組織與管理實體。

  • 將實體在實體 中組成資料夾。
  • 選擇指令以套用至資料夾內的所有實體。
  • 列出屬於各個實體的特徵。

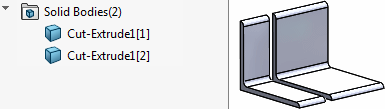

在零件文件中的實體數目會顯示在實體旁邊的括弧中。如果好幾個本體是從同一個特徵產生而來，副本數出現在列於實體中的每個副本後的方括弧中。例如，下列的零件包含由一個伸長除料所產生的兩個實體：

您可以切換隱藏和顯示本體的顯示狀態。 接著在圖面中，您可以選擇想要顯示哪些隱藏的本體。

將實體組成資料夾

將實體組成資料夾：

  1. 展開 FeatureManager(特徵管理員)中的實體 。
  2. 用右鍵按一下某個實體名稱，選擇加入至新資料夾，然後命名該資料夾。
    所選的實體會列在新資料夾中。您可以將其他實體拖入同一個資料夾中，也可以建立其他新資料夾與子資料夾。

套用指令至資料夾內的所有實體

套用指令至資料夾內的所有實體：

  1. 用右鍵按一下資料夾。
  2. 選擇指令，例如隱藏實體 刪除本體 外觀等。
    該指令會套用至資料夾內的所有實體。

列出屬於各個實體的特徵

列出屬於各個實體的特徵：

  1. 在 FeatureManager(特徵管理員)中的實體 上按右鍵。
  2. 選擇顯示特徵歷程。
  3. 展開實體以檢視屬於該本體的特徵。
  4. 若要隱藏特徵歷程，用右鍵按一下 實體 並清除顯示特徵歷程。
