Editer un décalque

Vous pouvez éditer un décalque dans le PropertyManager Décalques ou y apporter des modifications en le manipulant dans la zone graphique.

• Pour afficher le PropertyManager Décalques:
  • Appliquez un décalque.
  • Dans DisplayManager, cliquez sur Afficher les décalques , cliquez à l'aide du bouton droit de la souris sur un décalque et sélectionnez Editer le décalque.
  • Cliquez sur le décalque à l'aide du bouton droit de la souris sur la pièce, cliquez sur Apparences et sélectionnez le décalque.
• Pour manipuler un décalque dans la zone graphique:
  • Déplacez-le en faisant glisser le pointeur n'importe où à l'intérieur du cadre (sauf sur la poignée de rotation).
  • Dimensionnez-le en faisant glisser les poignées aux coins et aux côtés du cadre.

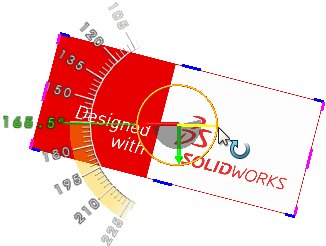

  • Faites pivoter en cliquant sur l'anneau au centre du décalque pour afficher un rapporteur à l'écran qui montre l'angle du décalque. Faites glisser le rapporteur pour changer l'angle du décalque.



  L'axe de référence du décalque reste à l'origine de départ du décalque, même lorsque le décalque est déplacé. La poignée de rotation se déplace avec le centre du décalque.

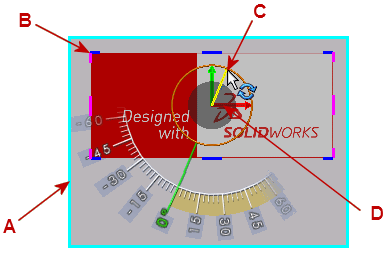

  A	Face sélectionnée
  B	Cadre du décalque
  C	Rapporteur et poignée de rotation
  D	Axe de référence du décalque
