Basique
|
Ajoute un cadre autour du texte de cote. Dans la cotation et le tolérancement géométrique, Basique indique la valeur exacte théorique de la cote.
|
|
Bilatéral
|
Affiche la cote nominale suivie par des tolérances supérieures et inférieures séparées. Dans  et  , définissez les valeurs pour les quantités au-dessus et au-dessous de la valeur nominale.
|
|
Limite
|
Affiche les limites supérieure et inférieure de la cote. Dans et , définissez les valeurs pour les quantités au-dessus et au-dessous de la valeur nominale. Les valeurs de tolérance sont ajoutées à et soustraites de la valeur nominale.
|
|
Symétrique
|
Affiche la cote nominale suivie par la tolérance. Dans , définissez la même valeur pour les quantités au-dessus et au-dessous de la valeur nominale.
|
|
MIN
|
Affiche la valeur nominale avec le suffixe MIN.
|
|
MAX
|
Affiche la valeur nominale avec le suffixe MAX.
|
|
ajustementajustement |

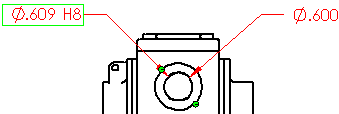

Définit la tolérance par une Classification et des valeurs alphanumériques. Dans cet exemple :
-
Type de tolérance
 = Ajustement
-
Classification
 = Avec jeu
-
Ajustement de l'alésage
 = H8
|
| |

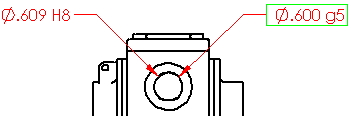

Définit la tolérance de l'arbre en utilisant une valeur d'Ajustement de l'arbre de g5.
|
| |

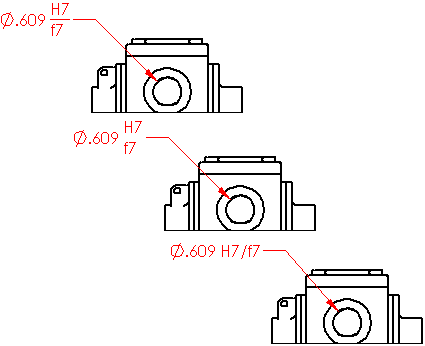

Combine les tolérances d'ajustement en une seule cote avec :-
Empilée avec affichage de la ligne
-
Empilée sans affichage de la ligne
-
Affichage linéaire
|
| |
Utilise Ajustement avec tolérance pour afficher la valeur de tolérance. Ajustement de l'alésage
et Ajustement de l'arbre
 permettent de définir automatiquement les valeurs de tolérance.
|
| |
Utilise les valeurs Ajustement sans les afficher en réglant Type de tolérance
sur Ajustement (tolérance uniquement).
|
