Une vue auxiliaire est similaire à une vue projetée, mais elle est déroulée perpendiculairement par rapport à une arête de référence, dans une vue existante.
Vous pouvez créer une vue auxiliaire d'une vue d'assemblage éclatée.

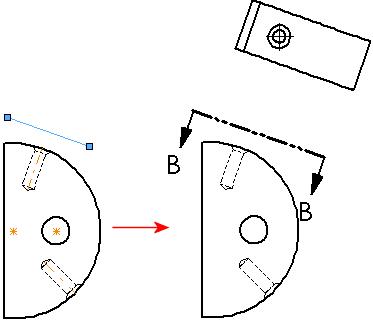

Des lignes esquissées peuvent être utilisées pour le pliage. Dans cet exemple, ajoutez une relation perpendiculaire entre la ligne esquissée et l'axe temporaire du perçage pour orienter correctement la vue auxiliaire.
Exemple : Utilisation d'une vue auxiliaire

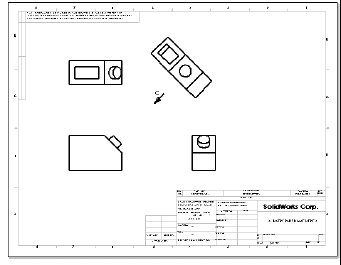

L'arête angulaire de la vue de face est sélectionnée pour la vue auxiliaire, qui se trouve dans la partie supérieure droite, avec la flèche de vue C.
