Vous pouvez modifier des cotes cumulées angulaires existantes.
Pour modifier des cotes cumulées angulaires:
- Dans le PropertyManager Cote sur l'onglet Lignes d'attache, assurez-vous qu'Afficher en cote en chaîne est sélectionné.

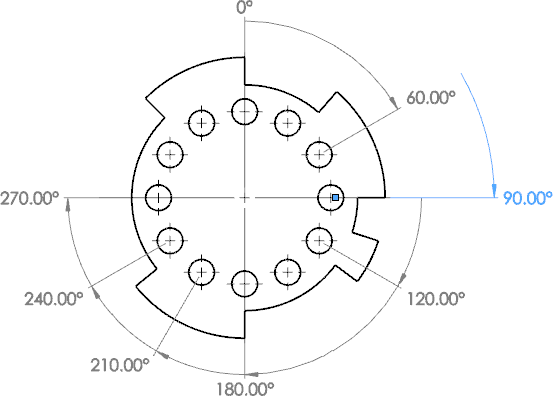

- Dans la zone graphique, cliquez avec le bouton droit de la souris sur une cote cumulée angulaire qui est sur le modèle et cliquez sur Casser l'alignement.
- Faites glisser la chaîne de cotes cumulées pour la déplacer.
Toutes les cotes cumulées sur la chaîne se déplacent, sauf la cote à laquelle l'alignement est rompu.
- Cliquez avec le bouton droit de la souris sur une cote cumulée angulaire qui se trouve sur le
bride et cliquez sur Options d'affichage, puis choisissez parmi ces options :
| Option |
Description |
|---|
|
Aligner la cote d'exécution
|
Aligne toutes les cotes cumulées. |
|---|
|

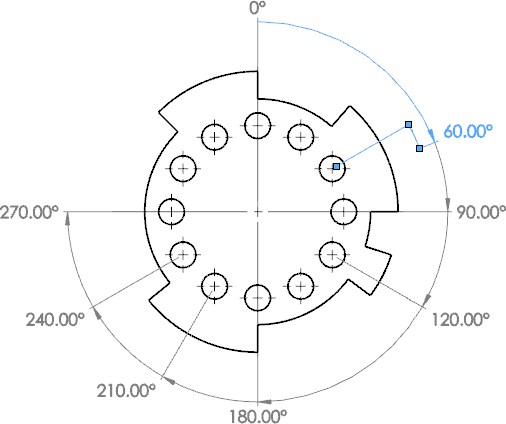

Décroché
|
Permet de plier la ligne d'attache d'une cote et de la repositionner.
|
|---|
|

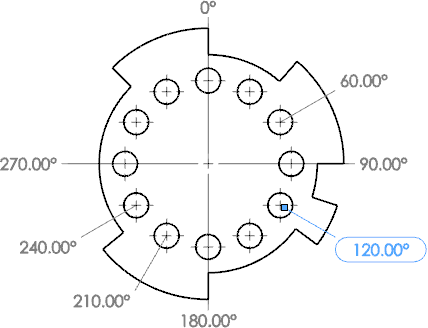

Recalculer la cote d'exécution
|
Applique l'algorithme de décalage automatique aux cotes cumulées. |
|---|
|

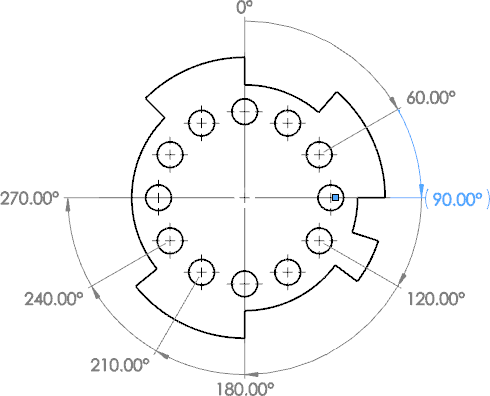

Montrer les parenthèses
|
Ajoute des parenthèses autour de la cote sélectionnée.
|
|---|
|
Montrer en tant que cote de contrôle
|
Affiche la cote sélectionnée comme une cote de contrôle.
|
|---|
