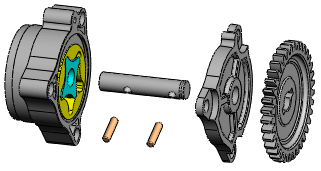

Eine Explosionsansicht zeigt die Komponenten einer Baugruppe in zerlegter Darstellung an, wobei durch die Anordnung erkennbar ist, wie sie zusammenpassen.
Explosionsansichten werden erstellt, indem Sie Teile im Grafikbereich auswählen und ziehen, wodurch eine oder mehrere Explosionsstufen erstellt werden. In Explosionsansichten können folgende Operationen ausgeführt werden:
- Aufgelöste Stapel von Komponenten (Verbindungselemente, Scheiben usw.) können in gleichen Abständen angeordnet werden.
- So lösen Sie Komponenten um eine Achse radial auf:
- Ziehen Sie mehrere Komponenten und erstellen Sie den Abstand automatisch.
- Eine neue Komponente kann an die vorhandenen Explosionsstufen einer anderen Komponente angefügt werden. Dies ist nützlich, wenn Sie einer Baugruppe, zu der schon eine Explosionsansicht vorhanden ist, ein neues Teil hinzufügen.
- Wenn zu einer Unterbaugruppe eine Explosionsansicht verfügbar ist, kann diese Ansicht in einer Baugruppe einer höheren Ebene wiederverwendet werden.
- Fügen Sie Explosionslinien hinzu, um Beziehungen zwischen Komponenten anzuzeigen.
Während die Baugruppe aufgelöst ist, können keine Verknüpfungen zur Baugruppe hinzugefügt werden.
