PropertyManager Таблица изменений

Задайте свойства для таблиц изменений.

Чтобы открыть это окно PropertyManager, выполните следующие действия.

Нажмите Таблица изменений (панель инструментов "Таблица") или нажмите Вставка > Таблицы > Таблица изменений.

Шаблон таблицы

Выберите Перейти к шаблону , чтобы выбрать стандартный или пользовательский шаблон. Это параметр доступен только во время вставки таблицы. Шаблоны таблиц изменений, поставляемые с программным обеспечением, добавляют столбцы к формату по умолчанию. Они расположены в каталог_установки \lang\english Стандартный шаблон (standard revision block.sldrevtbt) создает столбцы ЗОНА, РЕД., ОПИСАНИЕ, ДАТАи УТВЕРЖДЕНО.

Расположение таблицы

Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.

Установите для параметра Привязанный угол значение:


Левым верхним углом Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
Правым верхним углом Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
Нижний левый Новые столбцы добавляются справа, а новые строки — над точкой привязки.
Правым нижним углом Новые столбцы добавляются слева, а новые строки — над точкой привязки.

Прикрепить к точке привязки

Прикрепление указанного угла к точке привязки таблицы.

Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.

Обозначение изменения


Формы

Выберите форму границы для символов редакции:

Окружность

Треугольник

Квадратные

Шестиугольник

Параметры системы Добавить символ при добавлении новой редакции Позволяет нажать в графической области, чтобы вставить обозначения изменений во время добавления изменений в таблицу. Если отключить данный параметр, можно выбрать Редакции > Добавить обозначение, чтобы добавить обозначение в существующую редакцию.

Параметры


Автообновление ячеек зоны Выберите режим автообновления ячеек зоны в таблице изменений, если в чертеж помещены или перемещены символы изменений.

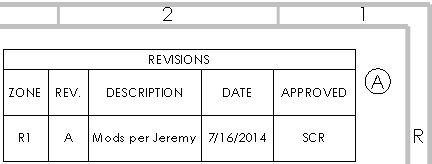

Обозначение изменения, помещенное в зону R1

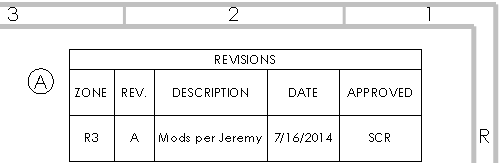

Если выбрано Автообновление ячеек зоны перемещение символа изменения приводит к обновлению зоны R3.


Рамка

  Использовать настройки документа Использование настроек границ, заданных в разделе Свойства документа > Таблицы > Редакция.
Граница рамки Выбор толщины линии внешней границы таблицы.
Граница сетки Выбор толщины линий внутренней сетки таблицы.

Слой

Выберите тип слоя в списке. Таблица использует цвет слоя.

Формат текста

Все прописные Выберите, чтобы сделать все символы в таблице прописными.
