Чтобы добавить редакцию в таблицу (добавить строку), выполните указанные ниже действия.
- В нижнем левом углу нажмите

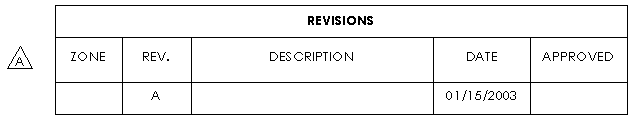

для активированной таблицы изменений.Редакция добавляется в таблицу с текущей датой. Если в таблице уже наличествуют редакции, новая редакция отображается под последней редакцией и содержит следующую букву последовательности.

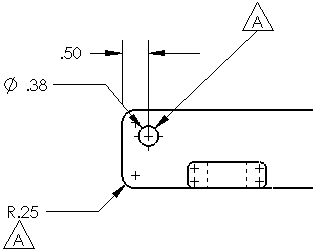

- Нажмите, чтобы расположить один или несколько обозначений редакции в чертеже. Чтобы добавить выноску, разместите обозначение на вершине, кромке или грани.
Обозначения являются примечаниями-заметками.
Другой способ добавить строку в таблицу изменений – нажать правой кнопкой в таблице изменений и выбрать .
Можно установить параметр для вызова инструмента обозначения изменений при каждой вставке строки в таблицу изменений.
В пункте выберите Добавить символ при добавлении новой редакции. При выборе этого параметра при каждой вставке строки в таблицу изменений открывается инструмент Обозначение изменения для вставки обозначения изменений в чертеж. Если этот параметр не выбран, в новой строке активируется столбец Описание для вставки текста.
При использовании SOLIDWORKS PDM для управления таблицей редакций используйте один из указанных выше методов для вставки строки-заменителя редакции.
