Bloqueo de globos para impedir que se vuelvan a numerar

Evitar renumeración automática permite agregar o quitar globos sin que ello afecte a la disposición y a la numeración de los globos que quedan.

Al revisar un proyecto de SOLIDWORKS Inspection eliminando o agregando características y después actualizándolo, el software renumera de forma predeterminada los globos del documento. Si se especifica el orden de clasificación en el sentido de las agujas del reloj o en el sentido contrario, al renumerar los globos se mantiene el orden.

Por ejemplo, si quita la característica representada por el globo 3, la siguiente característica secuencial cambiará de numeración y pasará a ser el globo 3. En función de la versión del informe de inspección, las operaciones que se calculan son diferentes. Esto puede crear confusión y dar lugar a errores con un alto coste.

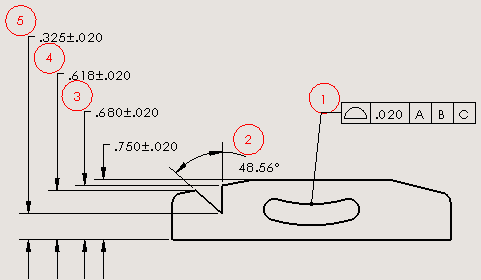

Numeración de globos original

Los globos se vuelven a numerar después de eliminar la característica 3

Puede omitir este comportamiento utilizando la opción Evitar renumeración automática. Cuándo utilizar Evitar renumeración automática:

• Si se elimina un globo, su número se elimina de la secuencia sin que afecte a los números de los globos restantes.
• Si se agregan nuevas características, se agregan al final de la secuencia de números de globo.

Para evitar que se vuelvan a numerar los globos:

1. Haga clic en Nuevo proyecto de inspección (SOLIDWORKS Inspection CommandManager).
2. Seleccione una plantilla de proyecto.
3. En la página Configuración general, en Información de la característica, seleccione Evitar renumeración automática y haga clic en .
4. Para eliminar un globo, realice una de las siguientes acciones:
   • En el árbol de características, seleccione el globo. En Propiedades, desactive la casilla de verificación Seleccionado.

     La característica ya no está seleccionada para su inspección; sin embargo, el número de globo sigue asociado a la característica.

     Si utiliza este método, puede restaurar el globo si es necesario volviendo a seleccionar la casilla de verificación.
   • En la zona de gráficos, elimine la característica que está asociada al globo y, a continuación, haga clic en Actualización del proyecto de Inspection .

   El software eliminará el número de globo de la secuencia, a la vez que conserva la numeración original de los globos restantes.

   Se conserva la numeración original de los globos
