Inserción de globos manual

La inserción de globos manual en los dibujos le proporciona un mayor control sobre el modo en el que SOLIDWORKS Inspection agrega globos a los dibujos.

Al seleccionar la inserción de globos automática, el software inserta globos en todas las características del dibujo, utilizando el orden de clasificación especificado (en el sentido de las agujas del reloj o en sentido contrario a las agujas del reloj).

Si selecciona la inserción de globos manual, el software:

  • Inserta globos solo en las características específicas que identifique.
  • Solicita la inserción de globos en función del orden en el que los seleccione.

Para insertar globos manualmente en el dibujo:

  1. Haga clic en Nuevo proyecto de inspección (SOLIDWORKS Inspection CommandManager).
  2. Seleccione una plantilla de proyecto.
  3. En la pestaña Configuración general del PropertyManager Crear proyecto de inspección, en Información de la característica, para Extracción, seleccione Manual.
  4. Haga clic en para validar la configuración del proyecto.
  5. Haga clic en Agregar característica (CommandManager SOLIDWORKS Inspection).
  6. En la zona de gráficos, utilice una de las siguientes técnicas para seleccionar las características para insertar globos:
    • Seleccione características individuales.

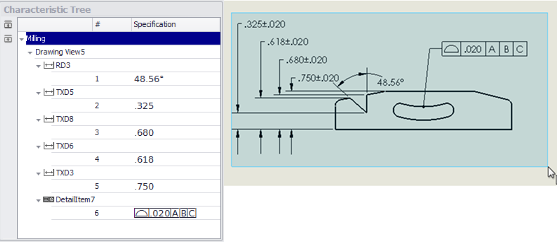

      Las características se agregan al Árbol de características en el orden en el que se seleccionan.

    • Selección de cuadro de un conjunto de características.

      Todas las características dentro del cuadro se agregan al Árbol de características.

    Para eliminar una característica, haga clic en dicha característica en la zona de gráficos.
    Si desea insertar globos en la mayoría de las características pero no en todas, puede realizar una selección de cuadro de todo el dibujo y, a continuación, eliminar las características en las que no desea insertar globos.
  7. Haga clic en Agregar/Editar globos (CommandManager SOLIDWORKS Inspection).

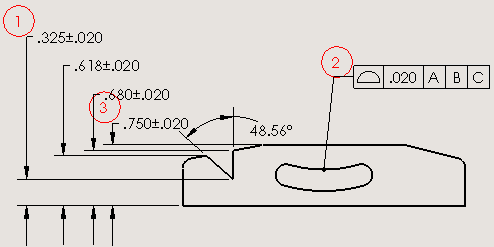

    El software crea globos para las características que ha seleccionado, en el orden en el que los seleccione.
    Este paso no es necesario si ha seleccionado Globo automático en la configuración del proyecto de Inspection.
