La ventana de vista preliminar de componente facilita la selección de elementos para realizar la relación de posición. Al ver un componente en la ventana de vista preliminar de componente, puede hacer zoom y girar la vista del componente, independientemente del ensamblaje.
En este ejemplo, se crea una relación de posición concéntrica entre un remache y el orificio de pivote de las cuchillas de unas tijeras. Puede usar la ventana de vista preliminar de componente para seleccionar la cara cilíndrica pequeña del orificio.
Para obtener una vista preliminar de un componente de relación de posición:
- Abra el ensamblaje que contiene el componente para realizar la relación de posición.
- Seleccione el componente que desea ver en la ventana de vista preliminar de componente.
- Haga clic en una de las siguientes opciones:
- Ventana de vista preliminar de componente
(barra de herramientas contextual).
- Ventana de vista preliminar de componente (barra de herramientas Ensamblaje).
- .
La ventana de vista preliminar de componente se abre y muestra el componente seleccionado.
- En la ventana de vista preliminar de componente:
- Amplíe y gire la vista.

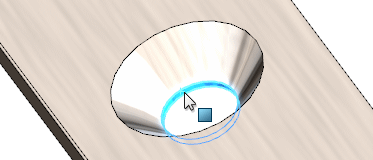

- Seleccione el elemento al que desea realizar la relación de posición.
- En la ventana principal, pulse Ctrl y seleccione el elemento secundario al que desea realizar la relación de posición.
- Seleccione el tipo de relación de posición.
En este ejemplo, agrega una relación de posición
Concéntrica
entre la pared del orificio y el cuerpo del remache.
La relación de posición se completará.
- Haga clic en Salir de la vista preliminar.
