当您使用手动方法创建实体网格时，您可将零件标识为型腔（默认值）、嵌入件、浇道或模具。 在继续创建网格前，您可将适当的域指派给模型零件。
要打开实体网格 - 手动（域类型）PropertyManager：
- 在 PlasticsManager
中，双击实体或壳体，然后单击手动。
- 将在创建网格的第二步中激活域类型 PropertyManager。
控制
|
|
下一步
|
转到下一步。
|
|
上一步
|
返回到上一步。 |
设置域类型
默认情况下，软件会将模型中的所有零件均视作型腔。 每个模型必须至少具有一个型腔域。 其他域类型则为可选。
|
型腔
|
将零件标识为型腔。 在注射成型过程中，熔化后的塑料材料将流经被标识为型腔的零件体积。 |
|
流道
|
将零件标识为浇道。 浇道是连接直浇口和型腔浇口的通道。 浇道系统（直浇口、浇道和浇口）是将熔化后的塑料树脂传递到型腔中的流量控制装置。 |
|
插入
|
将零件标识为嵌入件。 可将金属或塑料实体嵌入件放置到型腔中以与零件一起铸模。 熔化后的聚合物塑料材料不会流经被标识为嵌入件的零件体积。 您可在充填结束时查看被标识为嵌入件的零件的温度分布图解。 将使用实体元素网格化嵌入件。 要将材料指派给嵌入件，在下，双击 嵌入件。 选择 聚合物或 金属以打开所需的材料数据库。 熔化后的塑料材料不会流经被标识为嵌入件的零件体积。
|
|
冷却水路
|
将零件标识为冷却水路。 冷却水路是位于模具实体内的一个通道，冷却介质（通常为水、蒸汽或油）将在其中形成循环回路。 您可创建冷却系统的实际实体几何体，也可在 水路设计向导中创建草图并设置设计参数。 通过创建草图来定义冷却水路几何体，您可获得更准确的冷却分析结果（例如零件冷却时间以及冷却结束时的零件和模具温度）。
|
|
模具
|
将零件标识为模具。 将为冷却分析定义模具并用实体元素将其网格化。 将自动生成虚拟模具且无需指派域类型。 |
|
域组
|
将域组指派给选定零件。 例如，如果您具有不同材料的多个嵌入件，则您可将具有公共材料的所有嵌入件指派给一个域组。 域组显示在零件域类型旁的括号中。 |
|
应用
|
将选定域类型应用到突出显示的零件。 |
|
显示/隐藏
|
切换选定零件的可见性。 不会为隐藏零件创建网格。 零件在设置域类型下列示有显示或隐藏。 |
|

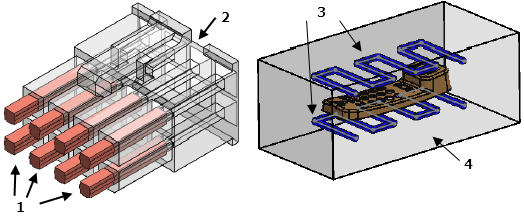

| 1： 嵌入件，2： 型腔，3： 冷却水路，以及 4： 虚拟模具 |
