流道元素 PropertyManager

使用流道元素边界条件,您可以识别不属于已抛光零件的型腔域的部分,例如: 浇口、浇道和直浇道。 这些元素不包括在扭曲分析中,并且其质量不包括在 X-Y 零件质量结果图解中。

要打开流道元素 PropertyManager:

  • 在 PlasticsManager 中,展开边界条件,然后双击流道元素
应用于单一型腔时,扭曲分析最精准。 如果您正在对多型腔模式进行仿真,您可以通过暂时将所有其他型腔定义为流道元素,在单一型腔上运行扭曲分析。

参数

  框选取(&B) 激活三维选择框。
将箭头拖动到框上以重新调整其大小。 框内所有元素(可见和隐藏元素)高亮显示为紫色。
您可能需要使用模型的导航控制(旋转、平移、缩放等)以使选择更加方便。
  应用 将高亮显示的元素添加到浇道元素集。 浇道元素高亮显示为红色。
  删除 将高亮显示的元素从浇道元素集移除。
  取消选择所有 不更改浇道元素集的情况下清除所有高亮显示的选择。
  重置 清除浇道元素集。

示例

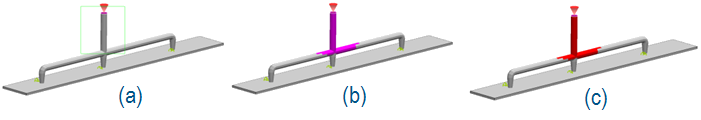

单击并拖动二维框以选择元素 (a)。 框内所有元素(可见和隐藏元素)高亮显示为紫色 (b)。 单击应用以将高亮显示的元素添加到浇道元素集,此类元素高亮显示为红色 (c)。

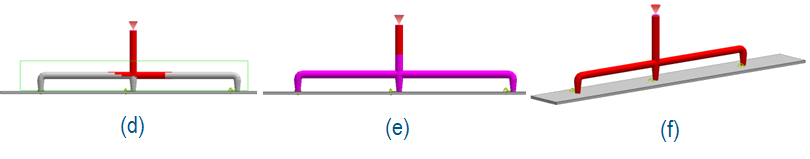

单击并拖动第二个二维框以选择更多元素 (d)。 框内所有元素(可见和隐藏元素)高亮显示为紫色 (e)。 单击应用以将高亮显示的元素添加到浇道元素集 (f)。 (单击删除以将高亮显示的元素从浇道元素集中移除。)
