Inclusion des rotations dans les vues éclatées

Vous pouvez créer des étapes de vue éclatée qui pivotent un composant avec ou sans translation linéaire.

Pour créer une vue éclatée dans un assemblage, cliquez sur Insertion > Vue éclatée.

Pour inclure une rotation dans une étape de vue éclatée:

  1. Avec le PropertyManager ouvert, sélectionnez les composants à pivoter dans l'étape d'éclatement.

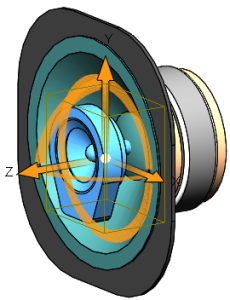

    Les poignées de rotation et de translation s'affichent.

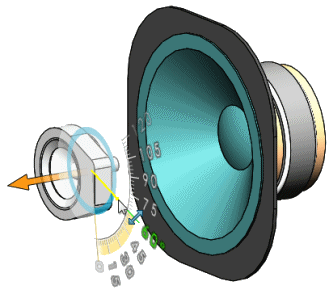

  2. Sélectionnez une poignée de direction de rotation et pivotez.

    Vous pouvez inclure la rotation et la conversion dans la même étape d'éclatement. Le PropertyManager vous permet de modifier la distance de translation de l'étape d'éclatement et les valeurs d'angle de rotation.

  3. Cliquez sur Terminé.

Affichage des étapes d'éclatement de rotation

Dans le logiciel eDrawings, vous pouvez afficher des étapes d'éclatement en rotation enregistrées dans des fichiers d'assemblage et des étapes d'éclatement permettant de faire pivoter un composant avec ou sans translation linéaire.
