Création de vues rognées et détaillées sans contour

Les vues rognées et détaillées permettent l'absence de contour.

Vue rognée sans contour

Vue rognée avec contour intégral

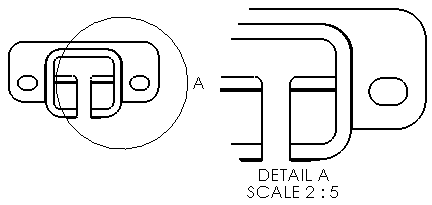

Vue de détail sans contour

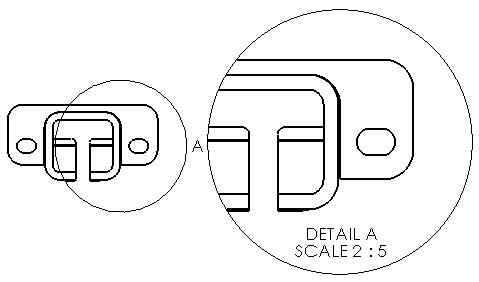

Vue de détail avec contour intégral

Pour créer une vue rognée sans contour :

1. Dans une vue de mise en plan, esquissez un profil d'esquisse fermé, tel qu'un cercle.


2. Sélectionnez le cercle.
3. Cliquez sur Vue rognée (barre d'outils Mise en plan) ou sur Insertion > Vue de mise en plan > Rogner.


4. Sélectionnez la vue de mise en plan.
5. Dans le PropertyManager, sous Vue rognée, sélectionnez Aucun contour.


6. Cliquez sur .
