Découpage de corps BREP SOLIDWORKS standard à l'aide d'entités linéaires et de point

Pour découper des corps BREP SOLIDWORKS standard à l'aide d'entités linéaires et de point :

  1. Ouvrez le modèle d'un corps BREP SOLIDWORKS standard.

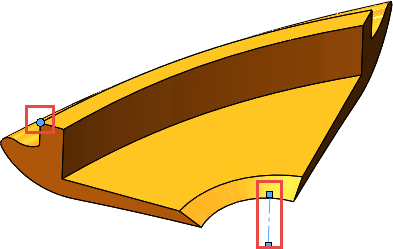

  2. Dans la zone graphique, Ctrl + sélectionnez une entité linéaire et une entité de point.
  3. Cliquez sur Insertion > Découpe .


  4. Spécifiez les options dans le PropertyManager.

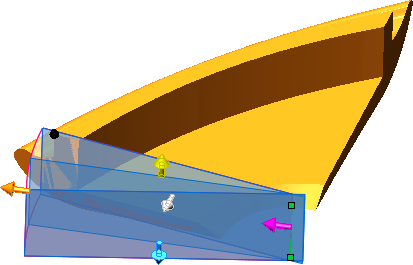

  5. Faites glisser la poignée orange pour inclure l'ensemble du modèle dans le cube de visualisation.


    Utilisez les outils Orientation de la vue (barre d'outils Affichage de type visée haute) pour vous assurer que le cube de visualisation couvre la totalité du modèle.

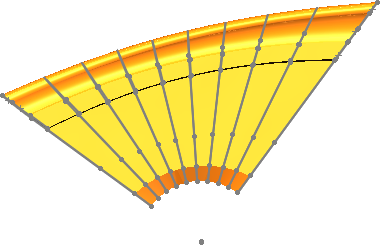

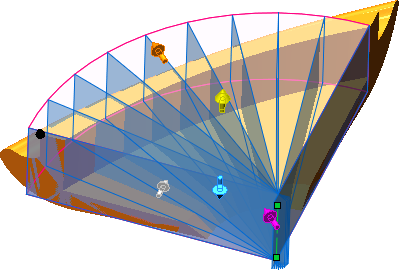

  6. Dans le PropertyManager, sélectionnez Coupes d'aperçu (plus lent) pour prévisualiser chaque découpe par plan de découpe.


  7. Cliquez sur .
