Création de plans de coupe

Pour afficher les pièces internes d'un modèle, vous pouvez créer des vues en coupe en ajoutant des plans de coupe.

Vous pouvez manipuler les plans de coupe en utilisant les commandes de déplacement standard. Vous pouvez utiliser plusieurs plans de coupe afin de disséquer davantage votre modèle. Il n'y a aucune limite.

Dans SOLIDWORKS Visualize Professional, vous pouvez également animer l'effet des plans de coupe de la même façon que vous animez un modèle.

Pour créer des vues en coupe :

  1. Dans l'onglet Modèles, cliquez sur Ajouter , puis cliquez sur Nouveau plan de coupe.
    Vous pouvez également créer un plan de coupe en cliquant sur Projet > Modèles > Nouveau plan de coupe .

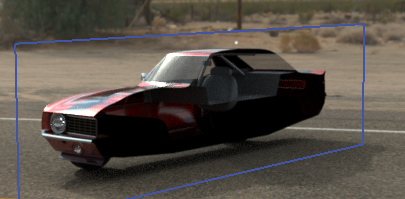

    Le plan de coupe apparaît dans la fenêtre sous forme de plan à peine visible, principalement transparent qui s'étend automatiquement à travers la totalité de votre modèle.

  2. Dans l'arborescence Modèle, sélectionnez le plan de coupe.
    Les paramètres du plan de coupe sont listés sous l'arborescence Modèle.
  3. Saisissez un Nom pour le plan.
  4. Utilisez les options Pivoter et Transformer pour modifier l'orientation du plan.
    • Pour inverser le plan, cliquez sur Inverser.

    • Pour faire pivoter le plan de 90°, cliquez sur l'une des options Pivoter.

    • Pour incliner le plan, sous Transformer, changez une ou plusieurs des valeurs de Rotation XYZ.

    Vous pouvez également utiliser le manipulateur de transformation pour modifier la position du plan. Pour activer le manipulateur, cliquez avec le bouton droit de la souris sur le plan de coupe dans l'ensemble de modèles et cliquez sur Manipuler > Déplacer.
    .

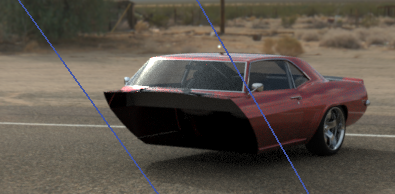

  5. Pour ajouter un plan de coupe supplémentaire, cliquez sur Nouveau plan de coupe.
  6. Sélectionnez le deuxième plan et utilisez les mêmes contrôles pour le manipuler.
  7. Pour masquer un plan de coupe, effectuez une des opérations suivantes :
    • Dans l'ensemble de modèles, cliquez avec le bouton droit de la souris sur le plan de coupe et cliquez sur Masquer le plan de coupe.
    • Dans les paramètres du plan de coupe, cliquez sur Masqué.
  8. Pour supprimer un plan de coupe, dans l'ensemble de modèles, cliquez avec le bouton droit de la souris sur le plan de coupe et cliquez sur Supprimer.
Vous pouvez également animer ces plans de coupe dans SOLIDWORKS Visualize Professional.

Les plans de coupe affectent toutes les géométries dans une scène. Ils ne peuvent pas être appliqués uniquement à des pièces, groupes ou modèles spécifiques.
