Semplifica spline

Utilizzare lo strumento Semplifica spline per ridurre il numero di punti in una spline e incrementare la prestazione di sistema nei modelli con curve di spline complesse.


Inoltre è possibile semplificare le spline create dai modelli importati o dagli strumenti come Converti entità, Entità di offset, Curva d'intersezione e Curve della faccia.

Semplificazione di una spline

Per semplificare una spline:

  1. In uno schizzo aperto, selezionare la spline nell'area grafica, quindi fare clic su Semplifica spline Tool_Simplify_Spline_Tools.gif (barra degli strumenti Spline) o su Strumenti > Strumenti della spline > Semplifica spline.
  2. procedere in uno dei modi seguenti:
    • Nella finestra di dialogo, impostare un valore per Tolleranza e premere OK.
    • Fare clic su Uniforme per continuare a semplificare la spline. Continuare a fare clic su Uniforme finché non rimangono solo due punti. Il software SOLIDWORKS:

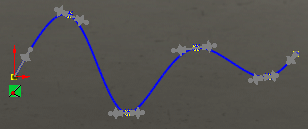

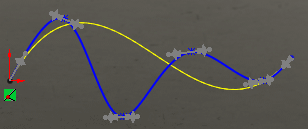

      • regola la tolleranza e calcola una nuova curva con un numero minore di punti. La spline originale si visualizza nell'area grafica insieme all'anteprima della curva uniformata.
      • Visualizza il Numero di punti della spline in Nella curva originale e Nella curva semplificata.
      • Visualizza la Tolleranza semplificata che misura la deviazione intesa della curva semplificata dalla curva originale.
    Fare clic su Indietro per tornare indietro nella sequenza fino alla curva originale.
  3. Fare clic su OK.
