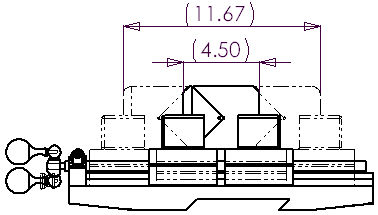

Le viste di posizione alternativa indicano il range di movimento di un componente di assieme mostrandolo in posizioni diverse. Si possono sovrapporre una o più viste di posizione alternativa sulla vista originale in un carattere a fantasma.
- È possibile creare quote tra la vista principale e la vista di posizione alternativa.
- La vista di posizione alternativa viene aggiunta all'albero di disegno FeatureManager.
- In un disegno è possibile creare più di una vista di posizione alternativa.
- La vista di posizione alternativa non è disponibile nelle viste Scomposta, Sezione, Dettaglio e Rifilata.
- Dopo avere creato una Vista di posizione alternativa, modificarla ai livelli di assieme e disegno.
