Sezione scomposta

Una vista di sezione scomposta taglia una porzione di un assieme nella vista di un disegno per esporre la parte interna. Il tratteggio trasversale viene generato automaticamente sulle facce di sezione di tutti i componenti.

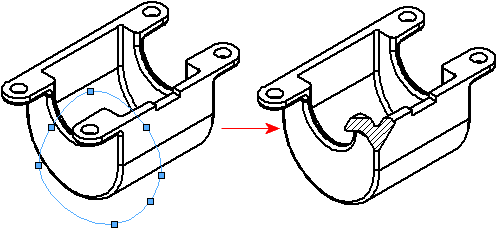

Una sezione scomposta fa parte di una vista di disegno esistente, non di una vista separata. Un profilo chiuso, di solito una spline, definisce la sezione scomposta. Il materiale viene rimosso ad una profondità specifica per esporre i dettagli interni. Specificare la profondità impostando un numero o selezionando la geometria nella vista di un disegno.

Creando una vista scomposta di una vista esplosa, la vista non potrà più essere esplosa.

Questo esempio mostra (1) lo spessore e albero del muro e (2) la modalità di saldatura dell'albero all'estremità.
La sezione scomposta di una vista di disegno (isometrica, trimetrica, dimetrica). La profondità è normale al foglio:

Creazione di una sezione scomposta

Per creare una sezione scomposta:

  1. Fare clic su Sezione scomposta tool_Broken_Out_Section_Drawing.gif (barra degli strumenti Disegno) o fare clic su Inserisci > Vista di disegno > Sezione scomposta.
    Il puntatore si trasforma in pointer_add_curves_freeform.gif.
    Se si desidera un profilo diverso da una spline, creare e selezionare un profilo chiuso prima di fare clic sullo strumento Sezione scomposta.
  2. Tracciare un profilo.
  3. Impostare le opzioni nella finestra di dialogo Vista di sezione. Se non si intende escludere i componenti o i fissaggi dalla vista di sezione scomposta, fare clic su OK.
  4. Impostare le opzioni nel PropertyManager Sezione scomposta.
    Usare la modalità della vista di disegno 3D per selezionare un bordo oscurato per la profondità di una vista di sezione scomposta.
  5. Fare clic su PM_OK.gif.

Modifica o eliminazione di una sezione scomposta

Per eliminare o modificare una sezione scomposta:

Fare clic con il tasto destro sulla sezione scomposta nell'albero di disegno FeatureManager e selezionare una delle seguenti opzioni:
Opzione Descrizione
Modifica definizione Impostare le opzioni nel PropertyManager Sezione scomposta, quindi fare clic su PM_OK.gif.
Modifica schizzo Selezionare l'entità di schizzo e modificarla, quindi chiudere lo schizzo.
Cancellare

Vista in sezione scomposta nella vista di posizione alternata

È possibile aggiungere viste in sezione scomposta alle viste di posizione alternata.

Vista di posizione alternata Vista in sezione scomposta nella vista di posizione alternata

Per aggiungere una vista in sezione scomposta a una vista di posizione alternata:

  1. In una vista di posizione alternata, fare clic su Inserisci > Vista del disegno > Sezione scomposta .
    Le sezioni scomposte possono tagliare solo la configurazione di riferimento della vista di disegno, non le posizioni alternate.
  2. Creare lo schizzo di un profilo chiuso, ad esempio una spline.
  3. Nel PropertyManager, impostare le opzioni.
  4. Fare clic su .

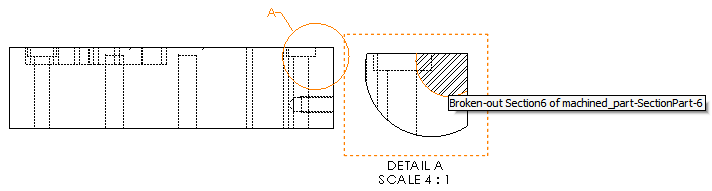

Vista in sezione scomposta nella vista di dettaglio

È possibile aggiungere viste in sezione scomposta alle viste di dettaglio.

Per aggiungere una vista in sezione scomposta a una vista di dettaglio:

  1. In una vista di dettaglio, fare clic su Inserisci > Vista del disegno > Sezione scomposta.
  2. Creare lo schizzo di un profilo chiuso, ad esempio una spline.
  3. Nel PropertyManager, impostare le opzioni.
  4. Fare clic su .

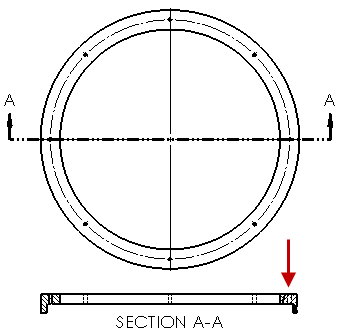

Vista in sezione scomposta nella vista in sezione

È possibile aggiungere viste in sezione scomposta alle viste in sezione.

Vista in sezione scomposta nella vista in sezione Immagine ingrandita della vista in sezione scomposta

Per aggiungere una vista in sezione scomposta a una vista in sezione:

  1. In una vista in sezione, fare clic su Inserisci > Vista del disegno > Sezione scomposta.
  2. Creare lo schizzo di un profilo chiuso, ad esempio una spline.
  3. Nel PropertyManager, impostare le opzioni.
  4. Fare clic su .
