La struttura della cartella delle sotto saldature viene mantenuta quando si utilizzano le opzioni di ordinamento della distinta di taglio.
Se due corpi raggruppati in due diverse cartelle delle sotto saldature diventano geometricamente identici, il software confronta e ordina i corpi con i corpi nella stessa cartella delle sotto saldature. Il software non ordina e non raggruppa i corpi nella stessa cartella della distinta di taglio, perché ciò potrebbe interrompere l'intento del progetto delle cartelle delle sottosaldature.

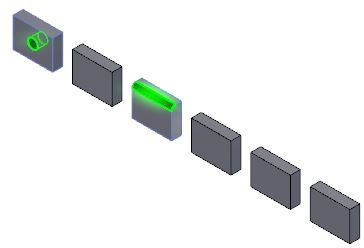

Questo esempio utilizza una ripetizione di saldatura con una funzione testa di serie Estrusione e cinque istanze.La funzione Taglio-Estrusione1 viene aggiunta alla testa di serie e una funzione Raccordo1 viene aggiunta all'istanza due.
|

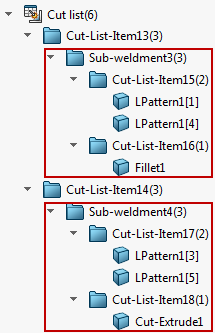

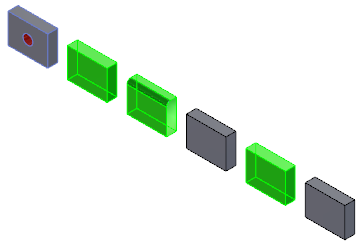

Questa figura illustra la struttura Distinta di taglio prima dell'ordinamento. Notare le cartelle delle sotto saldature separate, ciascuna con più cartelle di elementi della distinta di taglio.  Sotto Saldatura3 contiene le istanze 1, 2 e 4.
Sotto Saldatura4 contiene la serie e le istanze 3 e 5.
|
Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Distinta di taglio  e fare clic su Opzioni ordinamento distinta di taglio. Nel PropertyManager, selezionare Raccogli corpi identici. Sotto Facce/Funzioni da escludere, selezionare le funzioni Taglio-Estrusione1 e Raccordo1, quindi fare clic su  . |
| Questa figura illustra la struttura Distinta di taglio dopo l'ordinamento.
I corpi ripetuti ora sono identici. Tuttavia, l'ordinamento mantiene la struttura delle cartelle delle sotto saldature. I corpi vengono confrontati e ordinati nelle singole cartelle delle sotto saldature.  |
