| Creare una parte in lamiera. |
|
Selezionare il bordo vicino all'estremo inizio della serie dei bordi.
|
|
| Giusto |
Non corretto |
|
| Creare uno schizzo per la flangia tagli ad angolo. Il piano di schizzo deve essere normale al primo bordo dove viene creata la Flangia tagli ad angolo. |
|

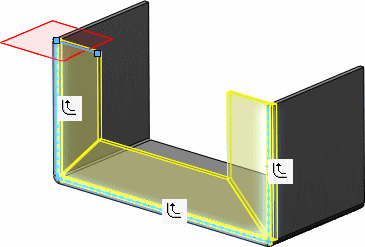

| Selezionare i bordi per la flangia ad angolo in ordine continuo (in questo esempio, il bordo verticale sinistro, poi il bordo orizzontale e il bordo verticale destro). In modo alternativo, è possibile fare clic su Propaga
 per selezionare tutti i bordi tangenti al bordo selezionato.
|
|

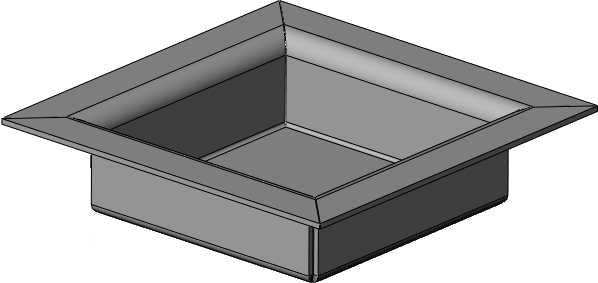

| La flangia tagli ad angolo è stata completata. |
|
