Analisi sottosquadro e il PropertyManager Analisi sottosquadro (basata su CPU)

È possibile utilizzare lo strumento Analisi sottosquadro per trovare aree confinate in un modello che non possono essere espulse dallo stampo.

Queste aree necessitano di una matrice laterale. Quando la matrice e cavità principali sono separate, la matrice laterale scivola in una direzione perpendicolare al movimento della matrice e cavità principali. Questo consente l'espulsione della parte.

Questo argomento è applicabile solo all'analisi di sformo basata su CPU. Il software usa solo l'elaborazione basata su CPU se la propria scheda grafica non può eseguire l'elaborazione basata su GPU per la nuova analisi di sformo basata su GPU. Vedere Considerazioni sulla scheda grafica in Strumenti di analisi stampi.
Analisi di sottosquadro funziona solo sui corpi solidi. Non funziona sui corpi di superficie.

PropertyManager Analisi sottosquadro (basato su CPU)

Per eseguire l'analisi di rilevamento sottosquadro:

  1. Fare clic su Analisi sottosquadro (barra degli strumenti Strumenti stampo) oppure selezionare Visualizza > Mostra > Analisi sottosquadro.
  2. Nel PropertyManager, impostare le opzioni.
    • Parametri di analisi

      Direzione di trazione

      Tutte le facce vengono valutate per determinare se sono visibili dalla parte superiore alla parte e dalla parte inferiore della parte. Per specificare la direzione di trazione, selezionare:

      • un piano, una faccia o un bordo.
      • Selezionare Input di coordinate e impostare le coordinate lungo gli assi X, Y e Z.
      Per invertire le facce segnalate come Sottosquadro direzione1 e Sottosquadro direzione2 nei risultati, fare clic su Direzione contraria .

      Linea di divisione

      Selezionare una linea di divisione per l'analisi. Facce sopra la linea di divisione vengono valutate per determinare se sono visibili da sopra la linea di divisione. Facce sotto la linea di divisione vengono valutate per determinare se sono visibili da sotto la linea di divisione. Selezionando una linea di divisione, non sarà necessario specificare una Direzione di trazione.

      Selezione del corpo

      Se il proprio modello ha più di un corpo, fare clic su Corpo solido o di superficie , quindi selezionare il corpo da analizzare.
      Direzione di trazioneDirezione di trazioneLinea di divisione identificano depressioni nella parete della parte che necessita una matrice laterale.La Linea di divisione inoltre aiuta ad identificare le sezioni della linea di divisione da modificare per evitare la necessità per le matrici laterali.
  3. In Parametri di analisi, fare clic su Calcola.

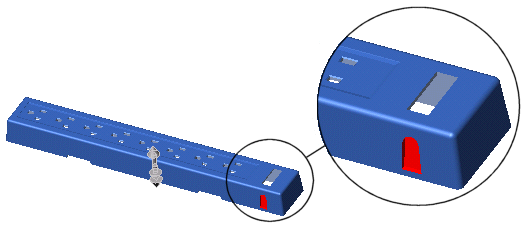

    I risultati appariranno in Facce sottosquadro. Le facce con classificazioni diverse sono visualizzate con colori diversi nell'area di disegno. Le facce sono classificate nel modo seguente:
    Sottosquadro direzione1 Le facce non visibili da sopra la parte o la linea di divisione.
    Sottosquadro direzione2 Le facce non visibili da sotto la parte o la linea di divisione.
    Sottosquadro occluso Le facce non visibili da sopra o sotto la parte.
    Sottosquadro ambiguo Facce con sformi in entrambe le direzioni.
    Senza gola di scarico
  4. In Facce ambigue, per ogni classificazione di faccia è possibile:
    • Fare clic su Mostra/Nascondi per visualizzare o nascondere le facce nell'area grafica.
    • Fare clic su Modifica colore per visualizzare la tavolozza del Colore e cambiare il colore.
  5. Fare clic su .
