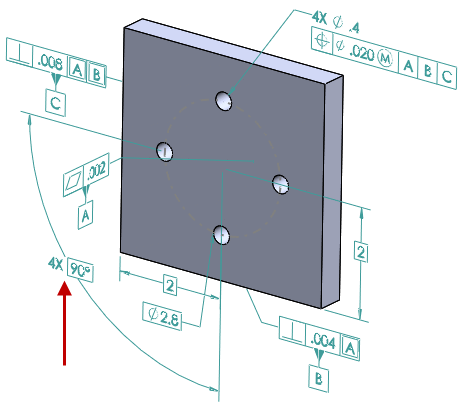

Utilizzo di schemi di quotatura per parti con tolleranza geometrica

Lo strumento Schema di autoquotatura di DimXpert supporta gli schemi di quotatura polare.



Per utilizzare schemi di quotatura polare per parti con tolleranza geometrica:

  1. Fare clic su Strumenti > Opzioni > Proprietà del documento > DimXpert > Tolleranza di forma.
  2. Nella finestra di dialogo, in Quote base, selezionare Crea quote base e Polare.
  3. Fare clic su OK.
  4. Fare clic su Schema di autoquotatura , oppure selezionare Strumenti > MBD Dimension > Schema di autoquotatura.
  5. Nel PropertyManager, in Impostazioni, sotto Quotatura ripetizione, selezionare Polare.
  6. Impostare le opzioni.
  7. Fare clic su .
