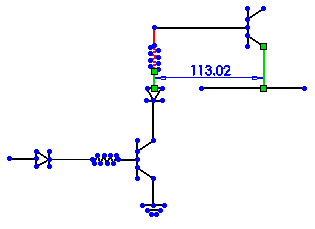

Crea una quota orizzontale tra due entità. La direzione orizzontale viene definita dall'orientamento dello schizzo corrente.
Per specificare una quota orizzontale:
- In uno schizzo aperto, fare clic su Quota orizzontale
(barra degli strumenti Quote/Relazioni) oppure su .
Il puntatore si trasforma in
.
- Fare clic sulle due entità da quotare.
È possibile annullare le selezioni precedenti premendo
Esc. Ad esempio, quando si creano le quote di diverse entità con lo strumento
Quota orizzontale
, premendo
Esc si annulla l'ultima selezione effettuata. Ciò è utile se si seleziona accidentalmente un'entità che non si vuole quotare.
- Stabilire il valore nella casella Modifica e fare clic su
.
- Fare clic su un punto in cui collocare la quota.
