Creazione di schizzi totalmente definiti in disegni importati

È possibile impostare le relazioni sulle entità di schizzo di un disegno importato sottodefinito in formato .DXF o .DWG.

Per definire gli schizzi totalmente nei disegni importati:

Importare uno schizzo da un disegno .DXF o .DWG.
Fare clic su Strumenti > Quote > Definizione totale schizzo.

Impostare le opzioni nel PropertyManager di Definizione totale schizzo, quindi fare clic su

.

Disegno di file .DWG importato prima di Definire totalmente lo schizzo:

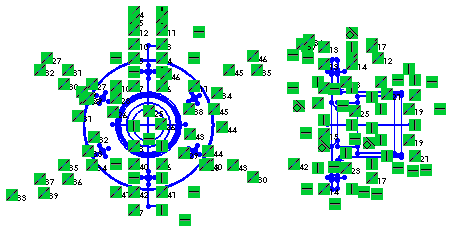

Definizione totale schizzo ha aggiunto 99 relazioni al disegno:

Dettagli di alcune delle 99 relazioni tra le entità:
