Creazione di viste interruzioni modello

È possibile creare viste interruzioni modello in parti o assiemi.

1. Effettuare una delle seguenti operazioni:
   • Fare clic su Inserisci > Vista interruzione modello.
   • Fare clic su Vista interruzione modello (barra degli strumenti MBD).
   • Nel ConfigurationManager fare clic con il pulsante destro del mouse su una configurazione e scegliere Nuova vista interruzione modello .
   Nell'area grafica vengono visualizzati due piani che interrompono il modello. I quadratini di ridimensionamento sui piani consentono di manipolare la dimensione dell'area tagliata dal modello.
2. In Allineamento nel PropertyManager:
   1. Scegliere il piano e l'angolo di rotazione per l'interruzione.
      È inoltre possibile selezionare un piano, una faccia planare, una faccia cilindrica, un bordo lineare o un asse per determinare l'orientamento del piano. Se si seleziona una faccia cilindrica, un bordo lineare o un asse, il piano predefinito per l'interruzione è normale al cilindro, al bordo lineare o all'asse.
      Per vedere l'effetto delle proprie scelte, selezionare Anteprima.
   2. Come opzione, specificare un Angolo X o Angolo Y per ruotare i piani di interruzione.
3. Nell'area grafica usare i quadratini di ridimensionamento per spostare i piani rossi e verdi per selezionare la quantità di materiale rimosso dall'interruzione.
   Inoltre, è possibile specificare le Dimensioni interruzione nel PropertyManager.
4. Nel PropertyManager, in Fasi interruzione modello, fare clic su Applica per creare la prima fase di interruzione.
   Viene visualizzata un'interruzione nel punto in cui sono state inserite le linee di interruzione.

   Dopo aver creato una fase di interruzione, è possibile modificarla selezionandola.
5. Per aggiungere una seconda fase di interruzione, in Fasi interruzione modello, fare clic su Aggiungi fase.
6. Ripetere le operazioni dal punto 2 al punto 4 per specificare i dettagli della seconda fase di interruzione.
7. Per specificare lo stile di ripetizione dell'interruzione, nel PropertyManager:
   1. Fare clic sulla scheda Stili.
   2. In Stile selezionare uno stile, ad esempio Interruzione a zig zag .
   3. Se si seleziona uno stile diverso da un'interruzione dritta, per Metodo, selezionare una delle seguenti opzioni:

      	Interruzione continua	Ripetizione di tagli sull'intero modello.
      	Interruzione singola	Ripetizione di tagli su ogni corpo.

      Per le interruzioni diritte, il metodo è sempre l'interruzione continua.

   4. Se si desidera, in Proprietà, modificare le dimensioni del gioco dell'interruzione.
   5. Se si seleziona uno stile diverso da quello lineare, è possibile modificare l'intensità e l'angolo di rotazione della ripetizione di tagli.
   Le scelte effettuate nella scheda Stile si applicano a tutte le fasi di interruzione.
8. Fare clic su .

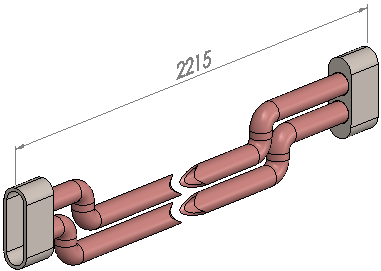

   Se sono visualizzate le quote, queste rimarranno le stesse quando viene applicata l'interruzione.





   Una nuova configurazione derivata, Vista interruzione modellon, con il numero di fasi di interruzione create, viene aggiunta al ConfigurationManager.
