Jedes Projekt enthält mindestens einen Modellsatz und kann potenziell mehrere Modellsätze enthalten.
Mehrere Modellsätze sind nur in SOLIDWORKS Visualize Professional verfügbar.

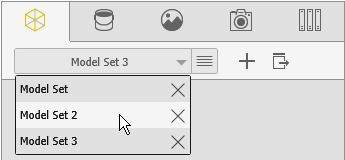

Um auf einen Modellsatz zuzugreifen, klicken Sie auf der Registerkarte
Modelle der Palette in der Drop-down-Liste auf den Pfeil nach unten:
Modellsätze können identische Geometrie oder eindeutige Geometrie enthalten. Die Geometrie von mehreren Modellsätzen ist:
-
identisch, wenn Sie das gleiche Modell vom Basismodellsatz zu anderen kopieren und einfügen. In diesem Fall ist ein Exemplar der Geometrie hergestellt.
Einige geometrische Operationen, die Sie an einem Modell durchführen, das in identischen Modellsätzen vorhanden ist, gelten für alle Exemplare dieses Modells in allen Modellsätzen, in denen es verwendet ist. Beispiele hierfür sind Teiltrennung, Animation, Gruppierung von Teilen und Abziehbilder. Wenn Sie ein Teil in einem Modell animieren und dasselbe Modell in einem anderen Modell vorhanden ist, enthalten beide Modellsätze die Teilanimation.
- Eindeutig beim Importieren eines eindeutigen Modells in jeden Modellsatz. In diesem Fall ist von der Geometrie kein Exemplar erstellt.
Sie können jeden Modellsatz vollständig unabhängig von jedem anderen Modellsatz konfigurieren.
Sie können auch Modellsätze zu Konfigurationen zuweisen, damit eine bestimmte Konfiguration auf einen bestimmten Modellsatz Bezug nehmen kann. Modellsätze können jedoch nicht ihre eigenen Konfigurationen haben.
