SOLIDWORKS PDM Web2 では、eDrawings Web ビューア テクノロジーを使用して、SOLIDWORKS および eDrawings ファイルを動的にプレビューできます。

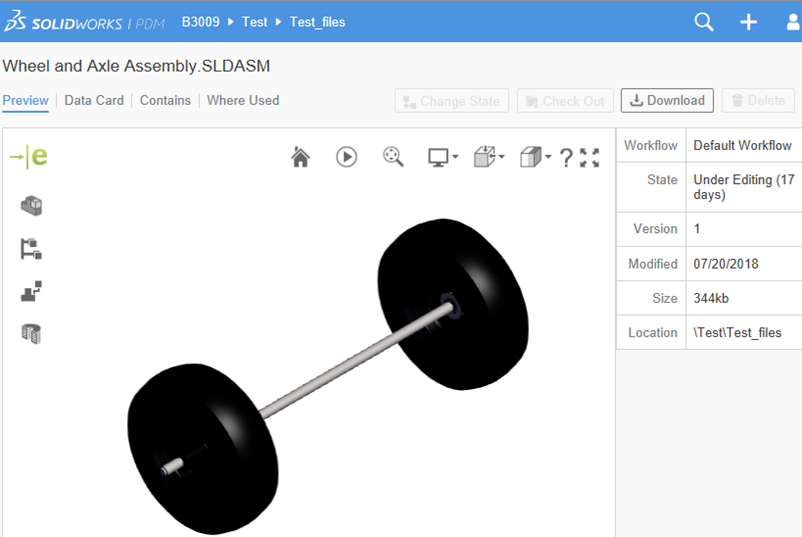

eDrawings プレビュー ページには、ツールおよびグラフィックス領域が表示されます。
グラフィックス領域の上部と側面に沿ったツールにはモデルに関する情報が表示され、モデルの表示方法を操作できます。
| eDrawings アイコン |
これが eDrawings プレビューであることを示します。 |
| 構成部品 |
ファイルの構成部品をリストします。 各部品をクリックすると、その部品がグラフィック領域でハイライトされます。 |
| コンフィギュレーション |
ファイルのコンフィギュレーションをリストします。 |
| 分解 |
分解の範囲をスライダで制御します。 |
| 断面図 |
断面平面を作成します。 |
| リセット |
モデルまたは図面を、開いたときの状態に戻します。 リセット（Reset）をクリックすると、すべての回転、パニング、構成部品の移動と表示方向の変更が取り消されます。
|
| アニメーション表示 |
モデルをアニメーション表示します。 |
| ウィンドウにフィット |
グラフィック領域にモデルをフィットします。 |
| アンビエント オクルージョン |
アンビエント光源の減衰を制御して、曇りの日のようにオブジェクトを表示します。 |
| パース表示（Perspective） |
モデルをパース表示します。 |
| 表示方向 |
たとえば、正面ビュー、背面ビュー、左側面ビュー、右側面ビュー、平面ビュー、底面ビュー、等角投影ビューなどのビューを表示します。 |
| 表示 |
モデルを、ワイヤフレーム（Wireframe）、輪郭シェイディング（Shaded Outlines）、またはシェイディング（Shaded）表示で表示します。 |
| ヘルプ（Help） |
モデルを回転、パニング、拡大縮小、および画面サイズに合わせるためのマウス ジェスチャーおよびタッチ スクリーン ジェスチャーを表示します。 |
| 全画面表示 |
ブラウザ ウィンドウ全体にプレビューを表示します。 再度クリックすると、全画面が終了します。
|
断面図（Section Views）、表示方向（Views Orientation）、表示（Display）、およびアニメーション表示（Animate Views）ツールは、部品およびアセンブリ ファイルで利用可能です。 構成部品（Components）、コンフィギュレーション（Configuration）、および分解（Explode）ツールは、アセンブリ ファイルでのみ使用できます。
