Условные изображения

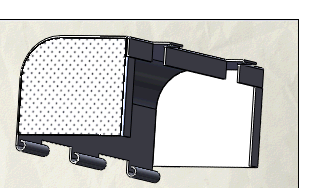

Элемент Условные изображения позволяет косметически определить и отобразить массивы отверстий вместо отображения твердотельных моделей. Время перестроения значительно уменьшается, т.к. геометрия условна.

Можно применить условные изображения только к плоским параллельным граням.

Можно просмотреть условные изображения в чертежах с закрашенными видами, когда активизирован вид RealView.

Чтобы создать условные изображения:

  1. В Панели задач выберите вкладку Внешние виды, сцены и надписи .
  2. В разделе Внешние виды выберите Разное > Только внешние виды RealView, затем дважды нажмите условное изображение отверстия или перетащите его в графическую область.
    Необходимо заранее выбрать грань для других Внешних видов. Предварительный выбор не работает для условных изображений.
  3. В PropertyManager выберите грань в поле Граница заполнения .
  4. В разделе Расположение массива:
    1. Выберите расположение.
    2. Установите параметры размещения.
    3. Выберите кромку для определения направления массива.
  5. В поле Тип исходных элементов:
    1. Выберите тип исходного элемента.
    2. Установите размер.
  6. Щелкните .
