Создание размеров между двумя дугами

Для создания размеров между двумя дугами:

  1. Нажмите Автоматическое указание размеров Tool_Smart_Dimensions_Relations.gif (панель инструментов "Размеры/взаимосвязи") или Инструменты > Размеры > Авто.
  2. Выполните одно из действий ниже.

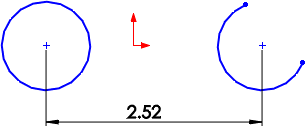

    • Выберите кромку на первой дуге и затем выберите кромку второй дуги.
      • Применяет минимальный размер между центрами первой и второй дуги.

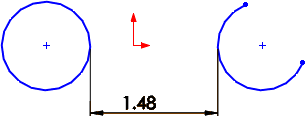

    • Нажмите клавишу Shift и затем применить размер между двумя кромками.
      • Применяет минимальный размер между кромками первой и второй дуги.

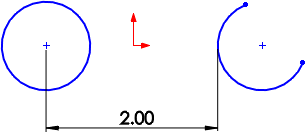

    • Выберите кромку первой дуги, нажмите Shift, а затем выберите кромку второй дуги.
      • Применяет минимальный размер между центром первой дуги и кромкой второй дуги.
    Открывает раздел PropertyManager Размер, в котором можно изменить способ измерения расстояния во всех трех экземплярах.
