Упрощение тела графической сетки

Видео: Новые возможности SOLIDWORKS 2020 — Упрощение и сравнение тел

Инструмент Упростить сетку уменьшает количество фасетов в телах графической сетки. Меньшее количество фасетов упрощает изменение тела графической сетки.

Можно уменьшить количество фасетов для всего тела или группы фасетов в теле. Группу фасетов можно выбрать с помощью инструмента Фасеты для выбора с окрашиванием или Касательные выбранные фасеты .

Данный инструмент не поддерживает тела сетки BREP.

Чтобы упростить тело графической сетки, выполните следующие действия:

  1. Перед открытием файла графической сетки установите эти параметры системы в Инструменты > Параметры > Импорт :
    1. Для параметра Формат файла выберите STL/OBJ/OFF/PLY/PLY2 и нажмите Импортировать как графическое тело.
    2. В разделе Единица измерения выберите Миллиметры.
    3. Нажмите ОК.

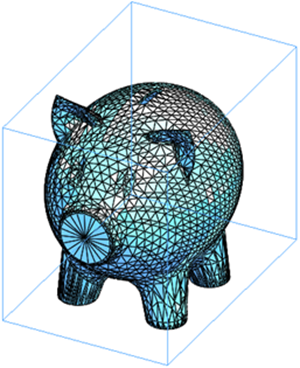

  2. Откройте файл system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\parts\piggy_bank.STL.

  3. Выберите Вставка > Сетка > Проредить сетку.
  4. Наведите курсор на тело.

    Во всплывающей подсказке отображается общее количество фасетов и вершин в теле.

  5. В графической области выберите тело графической сетки.

    В окне PropertyManager отображается список тела графической сетки в разделе Выбор и общее количество граней в теле.

  6. В окне PropertyManager:
    1. В разделе Редуцирование фасетов для параметра Процент уменьшен на введите значение 80.

      При вводе значения в процентах инструмент автоматически вычисляет количество фастов, до которого уменьшено графическое тело сетки в Сокращенное число фасетов . Это количество составляет 12140.

    2. Нажмите кнопку Вычислить.

      В диалоговом окне хода выполнения отображается состояние упрощения. После завершения процесса создается предварительный просмотр упрощенного тела. Упрощение тела не очень высокое.

    1. Нажмите Сброс, чтобы удалить предварительный просмотр и восстановить предыдущее состояние тела.
    2. Для параметра Допуск при максимальной погрешности введите 25 мм .

      Этот параметр задает максимальный допуск отклонения между исходной и результирующей сеткой. Увеличение этого значения обеспечивает более значимое упрощение.

    3. Нажмите кнопку Вычислить.
    4. Нажмите .

    Фасеты в теле графической сетки имеют значительно меньшую плотность по сравнению с исходным телом.

  7. Нажмите Отменить на панели инструментов "Стандартная", чтобы восстановить предыдущее состояние тела графической сетки.
Оставьте модель открытой, чтобы перейти к следующей задаче, в которой для упрощения группы граней используется Фасеты для выбора с окрашиванием.
