| Posición de eje |
Define la posición de la hélice. Especifique el punto central base del eje y el punto final. |
| Radio base o Diámetro base |
Define la base de la hélice (el círculo creado por la hélice cuando se ve desde arriba) especificando el radio o el diámetro bases. |
| Radio superior o Diámetro superior |
Define el círculo superior de la hélice mediante el radio o el diámetro superiores. La base y el diámetro o radio superiores no deben ser cero. - Para crear una hélice cilíndrica, especifique el mismo valor para el radio base (o diámetro) y el radio superior (o diámetro).
- Para crear una hélice cónica, especifique valores diferentes para el radio base (o diámetro) y el radio superior (o diámetro).
|
| Altura |
Define la altura y la dirección de la hélice en el eje Z. - Valor positivo. Crea la hélice (espiral) hacia la dirección positiva del eje Z.
- 0 (cero). Crea una espiral 2D.
- Valor negativo. Crea la hélice (espiral) hacia la dirección negativa del eje Z.
|
| Revoluciones |
Especifica el número de revoluciones para la hélice. Después de especificar la altura, el comando dibuja el número especificado de revoluciones distribuidas uniformemente. |
| Paso |
Especifica la distancia entre dos revoluciones, medida a lo largo del eje de la hélice. Si especifica un paso, el número de revoluciones se calcula automáticamente. Cuanto mayor sea el paso, menor será el número de revoluciones. |
| Dirección
|

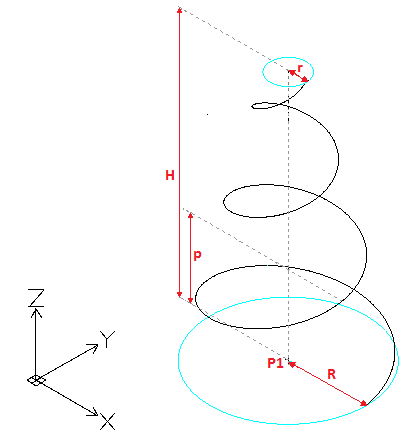

Define la dirección en la que la hélice se tuerce: en el sentido de las agujas del reloj (derecha) o en sentido contrario a las agujas del reloj (izquierda). - P1: posición del eje
- R: radio base
- r: radio superior
- H: altura
- p: paso
Número de revoluciones = 3
|
