Options de maillage

Les options de maillage déterminent dans une large mesure la qualité du maillage et des résultats. Les résultats basés sur des paramètres de maillage différents doivent converger si une taille d'élément suffisamment réduite est utilisée. Les options de maillage s'appliquent aux modèles comportant des éléments de maillage volumique et coque, mais pas à ceux comportant des poutres.

Le choix d'une couleur de tracé pour les faces inférieures des éléments coque facilite l'alignement des éléments.

Option Description
Qualité de maillage Définissez-la sur Brouillon ou Elevée. Pour les études statiques linéaires, vous pouvez intégrer des éléments volumiques de qualité Brouillon et Elevée dans une définition de maillage unique.

Un maillage de qualité ébauche (Brouillon) n'utilise pas les nœuds médians. Utilisez un maillage de qualité ébauche pour effectuer une évaluation rapide, dans les modèles volumiques où les effets de pliage sont limités. Utilisez un maillage de haute qualité (Elevée) dans la plupart des cas, en particulier pour les modèles présentant des géométries courbes.
Mailleur Standard Utilise le schéma de maillage Voronoi-Delaunay pour les opérations de maillage suivantes.
Mailleur basé sur la courbure Crée automatiquement plus d'éléments dans les zones à haute courbure (sans recours au contrôle de maillage). Prend en charge le maillage multithread pour les documents d'assemblages et de pièces avec corps multiples.
Points de Jacobien Lorsque l'option Qualité du maillage a pour valeur Elevée, définit le nombre de points à utiliser pour vérifier le niveau de distorsion des éléments tétraédriques d'ordre supérieur.
Pour les coques d'ordre supérieur, la vérification du ratio Jacobien utilise 6 points situés aux nœuds.
Transition automatique

Applique automatiquement un contrôle de maillage aux petites fonctions, détails, perçages et congés.

Désactivez l'option Transition automatique avant de mailler des modèles volumineux comprenant de nombreuses petites fonctions et détails, pour éviter de générer inutilement un grand nombre d'éléments.
Essais automatiques pour les maillages volumiques Indique au mailleur de retenter automatiquement le maillage en utilisant une taille d'élément globale plus petite. Vous pouvez contrôler le nombre maximum de tentatives autorisées, ainsi que le facteur de réduction de la taille globale des éléments et de la tolérance, pour chaque boucle.
Remailler les pièces en échec avec un maillage incompatible

Cette option peut aider à mailler les corps volumiques liés dont le maillage échoue avec l'option compatible. Si l'option Boucle automatique est activée et que vous demandez le maillage compatible de corps volumiques liés, le logiciel essaie automatiquement le maillage incompatible pour tous les corps volumiques dont le maillage échoue avec l'option compatible.

Définir les options de maillage

Les options de maillage pour les nouvelles études doivent être définies dans la boîte de dialogue Options par défaut - Maillage.

Pour définir les options de maillage par défaut pour les nouvelles études :

  1. Cliquez sur Simulation > Options > Options par défaut > Maillage.
  2. Spécifiez les paramètres souhaités.
  3. Cliquez sur OK.
Pour modifier les options de maillage pour une étude, cliquez avec le bouton droit de la souris sur Maillage (arbre d'études de Simulation) et cliquez sur Créer le maillage. Sous Paramètres de maillage et Avancé, spécifiez les paramètres voulus.

Définition du maillage hybride

Pour les études statiques linéaires, vous pouvez intégrer des éléments volumiques de qualité ébauche et de haute qualité dans une définition de maillage unique.

Vous pouvez sélectionner les corps volumiques à mailler en qualité ébauche ou haute qualité. La simulation s'exécute avec une définition de maillage hybride comportant des éléments tétraédriques de qualité ébauche et de haute qualité. Le maillage hybride est disponible pour les études statiques linéaires avec corps volumiques uniquement.

  • Pour affecter un maillage de qualité ébauche à un corps volumique :

    Cliquez avec le bouton droit de la souris dans une étude statique de simulation et sélectionnez Appliquer un maillage de qualité brouillon

  • Pour affecter un maillage de haute qualité à un corps volumique :

    Cliquez avec le bouton droit de la souris sur le corps et sélectionnez Appliquer un maillage de haute qualité .

  • Pour affecter un maillage de qualité ébauche ou de haute qualité à tous les corps volumiques d'une étude :

    Cliquez à l'aide du bouton droit de la souris sur le dossier Pièces et cliquez sur Appliquer un maillage de qualité brouillon à tous ou Appliquer un maillage de haute qualité à tous .

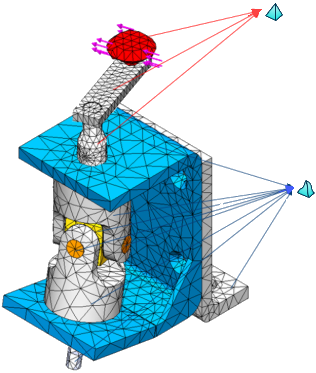

L'image montre un assemblage avec des affectations de maillage de qualité ébauche et de haute qualité.

Les résultats des études linéaires statiques avec les maillages hybrides sont valides comme entrée pour les types d'études dépendantes, par exemple de fatigue, d'appareil sous pression, de conception et de sous-modélisation.
