Propriétés du document - Tôlerie

Vous permet de définir les options de tôlerie. Disponible pour tous types de document. Les options peuvent être différentes si vous travaillez sur une pièce, un assemblage ou une mise en plan.

Pour ouvrir la boîte de dialogue :

Dans une pièce, un assemblage, ou une mise en plan, cliquez sur Outils > Options > Propriétés du document > Tôlerie.

Pour afficher les lignes de pliage dans les états dépliés, effectuez l'une des actions suivantes :

  • Cliquez sur Affichage > Cacher/Montrer > Esquisses.
  • Dans l'arbre de création FeatureManager, développez Etat déplié et Etat déplié(n) . Cliquez avec le bouton droit de la souris sur Lignes de pliage et cliquez sur Montrer .

Options pour les pièces et les assemblages

Simplifier les plis
Redresse les arêtes courbées à l'état déplié. Lorsqu'elle ne l'est pas, les arêtes complexes sont conservées à l'état déplié.

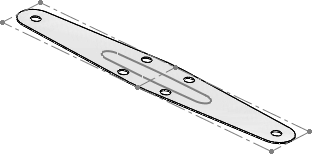

Case Simplifier les plis activée

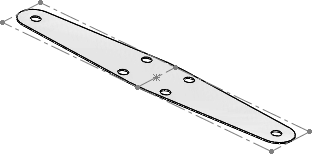

Case à cocher Simplifier les plis désactivée
Traitements de coins Applique des arêtes lisses à l'état déplié.
Créer plusieurs états dépliés lorsqu'une fonction crée plusieurs corps de tôlerie Lorsque vous utilisez une fonction pour créer des corps supplémentaires dans une pièce de tôlerie, chaque nouveau corps reçoit une fonction de tôlerie et un état déplié.

Cette option s'applique aux pièces créées avant SOLIDWORKS 2013. Autrement, chaque corps dans une pièce de tôlerie à corps multiples a son propre état déplié.
Afficher l'empreinte de l'outil de forme dans l'état déplié Affiche l'outil de forme et son esquisse de positionnement dans l'état déplié.

Afficher les contours de l'outil de forme dans l'état déplié Affiche l'esquisse de positionnement de l'outil de forme dans l'état déplié.

Afficher les centres de l'outil de forme dans l'état déplié Affiche l'axe de centrage sur lequel l'outil de forme est situé dans un état déplié.

Afficher les profils des goussets de la tôlerie lors de la mise à plat Affiche les profils des goussets lors de la mise à plat d'une pièce de tôlerie.

Afficher les centres des goussets de la tôlerie lors de la mise à plat Affiche les axes de centrage des goussets lors de la mise à plat d'une pièce de tôlerie.

Options de mise en plan

Couleurs de l'état déplié Vous permet de sélectionner des couleurs pour les entités à l'état déplié. Vous pouvez sélectionner des couleurs pour :
  • Lignes de pliage - Haut
  • Lignes de pliage - Bas
  • Fonction de forme
  • Lignes de pliage - Plis écrasés
  • Arêtes du modèle
  • Couleur de l'esquisse à l'état déplié
  • Cube de visualisation
Afficher les notes de pliage Affiche les notes de pliage dans la mise en plan. Dans Style, sélectionnez l'emplacement des notes de pliage. Vous pouvez également cliquer à l'aide du bouton droit de la souris sur une vue à l'état déplié et cliquer sur Propriétés, puis activer ou désactiver Afficher les notes de pliage.
Si vous sélectionnez l'option au-dessous ou au-dessous de la ligne de pliage, vous pouvez également ajouter des lignes d'attache aux notes individuellement ou simultanément dans le document de mise en plan.
Style de la ligne d'attache
  • Sélectionnez : un Style de la ligne d'attache .
  • Sélectionnez : une Epaisseur de la ligne d'attache , ou sélectionnez Taille personnalisée et saisissez une épaisseur.
Texte
  • Police. Cliquez pour modifier la police.
  • Alignement du texte. Sélectionnez :
    • Centré
    • Gauche
    • Droite
Point d'attache Sélectionnez une position de point d'attache par défaut :
  • Au plus proche
  • Gauche
  • Droite
Affichage des lignes d'attache
  • Droite
  • Brisée. Insère une brisure horizontale dans la ligne d'attache qui est alignée au texte. Sélectionnez selon les cas :
    • Utiliser la longueur de la ligne d'attache du document. La Longueur de la ligne d'attache est dérivée des paramètres de la page Annotations.
    • Longueur de la ligne d'attache. Vous permet de saisir la longueur de la portion non brisée de la ligne d'attache.
  • Soulignée
  • Alignement automatique des lignes d'attache. Autorise la ligne d'attache à s'ancrer sur un côté du texte.
Calque
Sélectionnez un Calque .
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Contour
  • Style. Sélectionnez Aucun pour afficher le texte sans bordure, ou sélectionnez un style de bordure.
  • Taille. Sélectionnez une taille dans la liste (nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (vous définissez la taille de la bulle).
Format Vous permet de modifier le format ou la langue des notes d'état déplié dans les mises en plan.

Par exemple, si vous créez une vue à l'état déplié en anglais, les notes de lignes de pliage sont également en anglais. Pour modifier le format ou la langue des notes de pliage, définissez Format sur Echanger, puis, dans Outils > Options > Options système > Emplacements des fichiers , définissez Montrer les dossiers pour sur Fichier de note de lignes de pliage. Enfin, définissez l'emplacement du fichier sur la langue ou le format souhaité.

Pour conserver le format ou la langue des notes d'état déplié, définissez Format sur Conserver.
Afficher la face fixe Affiche la face fixe qui est définie dans la fonction Etat déplié de la pièce de tôlerie.
Pour afficher la face fixe, la vue à l'état déplié doit inclure une table de zones de pliage.
Afficher la direction du grain Affiche la direction du grain qui est définie dans la fonction Etat déplié de la pièce de tôlerie.
Pour afficher la direction du grain, la vue à l'état déplié doit inclure une table de zones de pliage.

Nouveaux corps de tôlerie

Vous pouvez définir le comportement par défaut qui détermine si les corps de tôlerie sont conformes aux paramètres définis dans le dossier Tôlerie dans l'arbre de création FeatureManager.

Les options suivantes vous permettent de contrôler le comportement par défaut pour les corps de tôlerie nouvellement créés - que les définitions de tôlerie soient conformes aux paramètres du dossier Tôlerie ou non :
  • Remplacer les paramètres par défaut
  • Ignorer les paramètres de zone de pliage
  • Ignorer les paramètres de grugeage automatique
  • Utiliser les paramètres de tôlerie à partir du matériau. Lorsque vous attribuez un matériau personnalisé à une pièce de tôlerie, vous pouvez associer les paramètres de tôlerie au matériau. Cette option utilise les paramètres de tôlerie associés au matériau sélectionné. Lorsque cette option est sélectionnée, les paramètres définis pour le matériau s'appliquent à tous les éléments du dossier Tôlerie dans l'arbre de création FeatureManager.

Lorsque cette option est sélectionnée, ces options remplacent les paramètres du dossier Tôlerie . Dans les PropertyManagers des corps de tôlerie individuels, les cases Remplacer les paramètres par défaut correspondantes sont cochées. Lorsque toutes les options sont désactivées, tous les paramètres de corps de tôlerie individuels sont pilotés par les paramètres du dossier Tôlerie .
