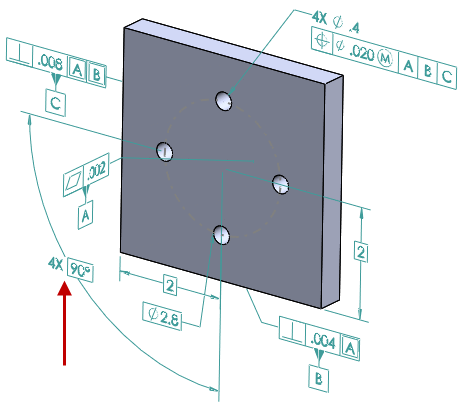

Utilisation de schémas de cotation polaire pour les pièces avec tolérance géométrique

L'outil Schéma de cotation automatique de DimXpert prend en charge les schémas de cotation polaire.

Pour utiliser les schémas de cotation polaire pour les pièces avec tolérance géométrique :

1. Cliquez sur Outils > Options > Propriétés du document > DimXpert > Tolérance géométrique.
2. Dans la boîte de dialogue, sous Cotes absolues, sélectionnez Créer des cotes absolues et Polaire.
3. Cliquez sur OK.
4. Cliquez sur Schéma de cotation automatique ou sur Outils > MBD Dimension > Schéma de cotation automatique.
5. Dans le PropertyManager, dans Paramètres, sous Cotation de répétitions, sélectionnez Polaire.
6. Définissez les options.
7. Cliquez sur .
