Ajout de symboles pour le perçage dans une mise en plan

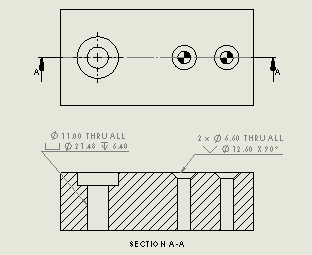

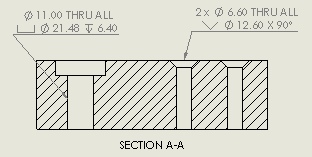

Vous pouvez ajouter des symboles pour le perçage dans les vues de mise en plan standard et dans les vues en coupe.

1. Cliquez sur Symbole pour le perçage (barre d'outils Annotation) ou sur Insérer > Annotations > Symbole pour le perçage .
   Le pointeur prend la forme .

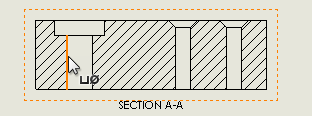

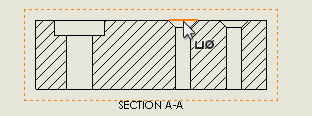

2. Cliquez sur l'arête d'un perçage, puis cliquez dans la zone graphique pour placer le symbole.

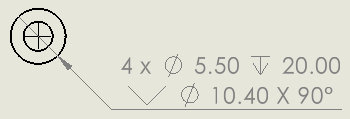

   Un Symbole pour le perçage est inséré et le PropertyManager Cotation apparaît. Le symbole comprend un symbole de diamètre et le diamètre du perçage. Si la profondeur du perçage est connue, le symbole comprend également un symbole de profondeur et la profondeur du perçage. Si le perçage est créé à l'aide de l'Assistance pour le perçage, le symbole inclut des informations supplémentaires, comme les cotes d'un fraisage ou le nombre d'occurrences, par exemple.


3. Editez le symbole dans le PropertyManager Cotation.

   Vous pouvez spécifier la précision, sélectionner un style de flèche ou ajouter du texte. Cependant, vous devez conserver les cotes et les symboles pour la taille et le type de perçage.

   Si le perçage a été créé à l'aide de l'Assistance pour le perçage, vous pouvez cliquer sur Variables de symbole dans le PropertyManager Cotation pour accéder à une liste de variables de symbole à insérer dans le symbole pour le perçage.

   Si vous liez un symbole pour le perçage à un trou taraudé en de la norme ANSI en pouces et que les unités de mise en plan en cours d'utilisation sont en millimètres, le diamètre de trou et la profondeur de perçage sont indiqués en mm. La description du filetage conserve la désignation ANSI en pouces. Vous pouvez remplacer la description du filetage par d'autres variables de la boîte de dialogue Variables de symbole.
4. Répétez les étapes 2 à 4 pour insérer des symboles de perçage supplémentaires, puis cliquez sur .
   La cote peut être affichée dans divers formats. Cliquez dessus à l'aide du bouton droit de la souris et sélectionnez Options d'affichage, puis une option : Afficher comme diamètre, Afficher comme rayon, Afficher comme cote linéaire, Montrer les parenthèses ou Montrer en tant que cote de contrôle.

   Options d'affichage > Afficher comme cote linéaire
