Région de rendu PhotoView 360

Vous pouvez définir une région de la zone graphique de SOLIDWORKS pour l'aperçu ou le rendu final.

Vous pouvez utiliser la région de rendu pour évaluer l'éclairage, les apparences et les paramètres de rendu sur une zone du modèle sans changer l'orientation de la vue, effectuer de zoom avant ou arrière ou effectuer un rendu du modèle entier. Des zones plus petites génèrent des aperçus et des rendus finaux plus rapides.

Si la fenêtre d'aperçu est ouverte lorsque vous définissez une région de rendu, seule la zone à l'intérieur de la région de rendu est mise à jour lorsque vous apportez des modifications au modèle.

SOLIDWORKS recommande d'utiliser une vue de caméra et de définir Taille de l'image de sortie sur Utiliser la vue SOLIDWORKS dans Options de PhotoView 360. Si vous utilisez plutôt une taille de l'image de sortie personnalisée, l'arbre de création FeatureManager couvre une partie de la vue. Cela rend difficile de prévoir quelle partie de la zone graphique sera rendue et de définir l'emplacement de la région de rendu.

Pour définir une région de rendu :

  1. Cliquez sur Région de rendu (barre d'outils Outils de rendu) ou sur PhotoView 360 > Région de rendu.
  2. Ajustez la taille et l'emplacement de la région de rendu.
  3. Effectuez l'une des opérations suivantes :
    • Cliquez sur Aperçu intégré tools_render_integrated_preview.png pour voir l'aperçu du rendu dans la zone graphique.

    • Cliquez sur Fenêtre d'aperçu tools_render_preview_render.png pour ouvrir la fenêtre d'aperçu. Avec la fenêtre d'aperçu ouverte, vous pouvez déplacer la région de rendu pour comparer différentes zones du modèle. Cependant, lors de la création d'un rendu final, le logiciel ne rend que la dernière région de rendu sélectionnée.

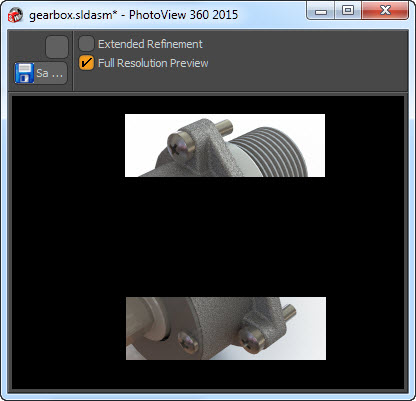

      Dans cette image, la région de rendu a été déplacée pour afficher deux zones différentes du modèle.
  4. Vous pouvez éventuellement apporter des modifications aux paramètres de rendu, aux apparences du modèle ou à l'éclairage pour voir de quelle manière les modifications affectent la région de rendu.
  5. Pour revenir à l'affichage du modèle sans région de rendu définie, cliquez sur Région de rendu (barre d'outils Outils de rendu) ou sur PhotoView 360 > Région de rendu.
