構成部品パターンの可変インスタンス 直線構成部品パターンと円形構成部品パターンの個々のインスタンスの線形間隔または角度間隔を変更して、パターン間隔を上書きできます。 寸法テキストで次のオプションを使用して、インスタンスの間隔と方向を修正できます。 シードからの距離（Distance from seed） シード構成部品からの絶対値を指定します。 正の値のみを使用してください。 直線構成部品パターンに使用できます。 シードからの角度（Angle from seed） シードから選択したインスタンスまでの角度を指定します。 正の値のみを使用してください。 円形構成部品パターンに使用できます。 基準からのオフセット（Offset from nominal） 選択したインスタンスの基準位置に対する相対値を指定します。 インスタンスの基準位置は、修正前のインスタンスの位置です。 正の値と負の値を指定できます。 負の値の場合、シードまでの絶対距離は正の値でなければなりません。 直線構成部品パターンと円形構成部品パターンに使用できます。 直線構成部品パターン（Linear Component Pattern） PropertyManager と円形構成部品（Circular Component）PropertyManager では、スキップするインスタンス（Instances to Skip）は上書きするインスタンス（Instances to Override）に名前が変更されました。 スキップするインスタンスは、スキップするインスタンス（Skipped instances） で指定できます。 変更されたインスタンス（Modified instances） を使用して、変更するインスタンスを指定します。 親トピックパターン 構成部品のミラー PropertyManager（Mirror Components PropertyManager） パターン駆動の構成部品パターン 構成部品パターン（直線パターン）のインスタンスの変更 構成部品パターン（直線パターン）のインスタンスを変更するには: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM を開きます。 FeatureManager デザイン ツリーでローカル直線パターン 1（LocalLPattern1) を右クリックし、フィーチャー編集 (Edit Feature) をクリックします。 PropertyManager の上書きするインスタンス（Instances to Override）で、変更されたインスタンス（Modified instances） をクリックします。 グラフィック領域のパターン インスタンス上に、ピンク色の選択円が表示されます。 4,1 の選択円をクリックし、インスタンスの変更（Modify Instance）をクリックします。 寸法テキストで、基準からの方向 1 オフセット（Dir 1 offset from nominal）の値を-60mmに変更し、寸法テキストの外側をクリックします。 新しい位置にシャドウ インスタンスが表示されます。 PropertyManager で、 をクリックします。 ブラケットは、配管の後ろではなくなります。
構成部品パターンの可変インスタンス 直線構成部品パターンと円形構成部品パターンの個々のインスタンスの線形間隔または角度間隔を変更して、パターン間隔を上書きできます。 寸法テキストで次のオプションを使用して、インスタンスの間隔と方向を修正できます。 シードからの距離（Distance from seed） シード構成部品からの絶対値を指定します。 正の値のみを使用してください。 直線構成部品パターンに使用できます。 シードからの角度（Angle from seed） シードから選択したインスタンスまでの角度を指定します。 正の値のみを使用してください。 円形構成部品パターンに使用できます。 基準からのオフセット（Offset from nominal） 選択したインスタンスの基準位置に対する相対値を指定します。 インスタンスの基準位置は、修正前のインスタンスの位置です。 正の値と負の値を指定できます。 負の値の場合、シードまでの絶対距離は正の値でなければなりません。 直線構成部品パターンと円形構成部品パターンに使用できます。 直線構成部品パターン（Linear Component Pattern） PropertyManager と円形構成部品（Circular Component）PropertyManager では、スキップするインスタンス（Instances to Skip）は上書きするインスタンス（Instances to Override）に名前が変更されました。 スキップするインスタンスは、スキップするインスタンス（Skipped instances） で指定できます。 変更されたインスタンス（Modified instances） を使用して、変更するインスタンスを指定します。 親トピックパターン 構成部品のミラー PropertyManager（Mirror Components PropertyManager） パターン駆動の構成部品パターン 構成部品パターン（直線パターン）のインスタンスの変更 構成部品パターン（直線パターン）のインスタンスを変更するには: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM を開きます。 FeatureManager デザイン ツリーでローカル直線パターン 1（LocalLPattern1) を右クリックし、フィーチャー編集 (Edit Feature) をクリックします。 PropertyManager の上書きするインスタンス（Instances to Override）で、変更されたインスタンス（Modified instances） をクリックします。 グラフィック領域のパターン インスタンス上に、ピンク色の選択円が表示されます。 4,1 の選択円をクリックし、インスタンスの変更（Modify Instance）をクリックします。 寸法テキストで、基準からの方向 1 オフセット（Dir 1 offset from nominal）の値を-60mmに変更し、寸法テキストの外側をクリックします。 新しい位置にシャドウ インスタンスが表示されます。 PropertyManager で、 をクリックします。 ブラケットは、配管の後ろではなくなります。

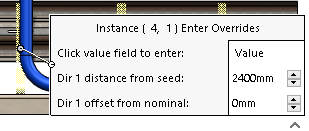

構成部品パターン（直線パターン）のインスタンスの変更 構成部品パターン（直線パターン）のインスタンスを変更するには: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM を開きます。 FeatureManager デザイン ツリーでローカル直線パターン 1（LocalLPattern1) を右クリックし、フィーチャー編集 (Edit Feature) をクリックします。 PropertyManager の上書きするインスタンス（Instances to Override）で、変更されたインスタンス（Modified instances） をクリックします。 グラフィック領域のパターン インスタンス上に、ピンク色の選択円が表示されます。 4,1 の選択円をクリックし、インスタンスの変更（Modify Instance）をクリックします。 寸法テキストで、基準からの方向 1 オフセット（Dir 1 offset from nominal）の値を-60mmに変更し、寸法テキストの外側をクリックします。 新しい位置にシャドウ インスタンスが表示されます。 PropertyManager で、 をクリックします。 ブラケットは、配管の後ろではなくなります。
