Сгибы PropertyManager

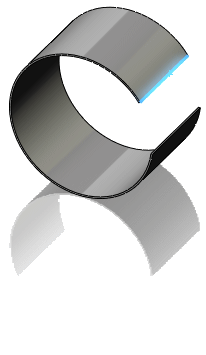

Окно PropertyManager Сгибы позволяет преобразовывать деталь с оболочкой в деталь из листового металла.

Чтобы использовать PropertyManager Сгибы для преобразования детали в листовой металл, выполните следующие действия:

  1. Нажмите кнопку Сгибы (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Сгибы.
  2. В разделе Параметры листового металла выберите Использовать параметры материала для листового металла, чтобы использовать параметры листового металла, прикрепленные к выбранному материалу.
  3. В окне группы Настройки сгиба:
    • Установите флажок Изменить параметры по умолчанию, чтобы изменить радиус сгиба или толщину исходного элемента из листового металла.
    • Выберите Зафиксированная грань или кромка .
      Если деталь не содержит плоскую грань, выберите линейную кромку.

    • Задайте значение параметра Радиус сгиба .
    • Выберите параметр Игнорировать скошенные грани, чтобы фаски не преобразовывались в сгибы листового металла.
  4. В разделе Допуск сгиба выберите один из следующих параметров: Таблица сгибов, Коэффициент К, Допуск сгиба, Величина уменьшения илиРасчет сгиба.
  5. Если выбраны Коэффициент K, Допуск сгиба, или Величина уменьшения, введите значение.
  6. Если Вы хотите автоматически добавить вырезы для снятия напряжения, выберите параметр Авто-снятие напряжения и выберите тип выреза для снятия напряжения. Если выбрать Прямоугольный или Округленный, то необходимо указать значение параметра Пропорция смещения.
  7. Если необходимо, выберите кромку для разрыва в окне группы Настройки разрыва и:
    • Нажмите кнопку Реверс направления, если требуется изменить направления разрыва.
    • В окне Зазор укажите значение, если требуется указать расстояние зазора.
  8. Нажмите .
