Использование точек управления переменных радиусов

Можно манипулировать точками управления и назначать для них значения радиусов между вершинами симметричного или асимметричного скругления переменного размера.

Точки управления

  • Можно назначить значение радиуса для каждой точки управления или просто назначить значения для одной или обеих окружающих вершин.
  • По умолчанию система создает три точки управления, отмечающие равные сегменты, соответствующие 25%, 50% и 75% длины участка кромки между двумя переменными радиусами.
  • Можно изменить положение любой точки управления с помощью следующих способов:
    • Изменить процентное значение точки управления в условном обозначении
    • Выбрать точку управления и перетащить ее в новое место

Добавление и удаление точек управления

Можно добавить точки управления вдоль кромки, которую необходимо скруглить, или удалить их либо во время создания скругления, либо после создания скругления, используя команду Редактировать определение. При добавлении или удалении точек управления вдоль кромки они располагаются так, что делят кромку на равные сегменты.
  • Добавить точки управления: можно выбрать точку управления и, удерживая нажатой клавишу Ctrl, перетащить ее, чтобы создать дополнительную точку управления в новом месте. Или в PropertyManager можно уменьшить значение в поле Количество точек управления . При добавлении новых точек управления в PropertyManager (Менеджере свойств) точки добавляются в положениях по умолчанию.
  • Удалить точки управления: Можно удалить определенные точки управления, нажав на них правой кнопкой мыши и выбрав команду Удалить в контекстном меню. Или в PropertyManager можно уменьшить значение в поле Количество точек управления . При удалении новых точек управления в PropertyManager (Менеджере свойств) точки удаляются в положениях по умолчанию.

Скругление нескольких кромок

Можно выбрать несколько кромок для скругления. Прежде чем выбирать другие кромки, закончите каждую кромку в окне Скруглить элементы следующим образом:
  • Сначала примените радиус для каждой вершины
  • Примените значения радиуса для одной или нескольких точек управления
  • Измените положение точки управления до или после применения значения радиуса
  • При необходимости добавьте новые точки управления

Для асимметричных скруглений точки управления несколькими кромками отображаются для вершин с несколькими скругленными кромками.

Чтобы обратить направление стороны, определяемой скруглениями Расстояние 1 и Расстояние 2 , нажмите точку управления несколькими кромками. В диалоговом окне Обратная ориентация выберите кромки, для которых требуется обратить направление.

Модель с одним выбранным объектом эскиза и тремя неназначенными точками управления по умолчанию. Модель с радиусами, назначенными для точек управления в местах положения по умолчанию.
Если требуется выбрать два сегмента эскиза, то до выбора дополнительных объектов эскиза назначьте радиусы для вершин и точек управления первого объекта эскиза.

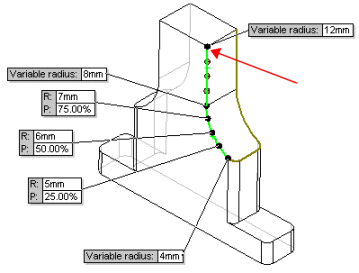

Модель с двумя выбранными сегментами эскиза, а также радиусом, назначенным для вершины из второго объекта.
Перед назначением радиусов для точек управления необходимо назначить радиус для вершины.

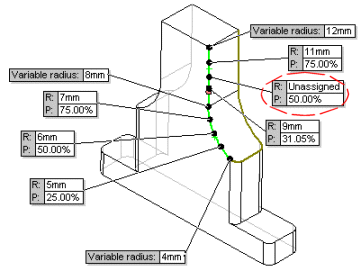

 Модель с двумя выбранными сегментами эскиза, а также всеми точками управления с назначенными радиусами.

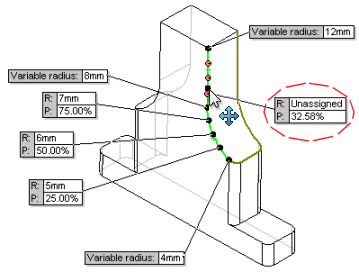

Отображается как старое, так и новое положение точки управления, но только в новом положении имеется условное обозначение.

Можно назначить значения радиусов для любого количества точек управления или не назначать их. Применено скругление переменного размера
