Исправления

Можно создать, просмотреть, изменить и удалить исправления для деталей, сборок и чертежей. Можно рисовать рецензии на сенсорных и несенсорных устройствах, отображать граничные рамки для рецензирования и просматривать рецензии. Исправления можно экспортировать как файлы .pdf, .bmp, .jpg, .png и .tif в целях совместной работы.

Исправления сохраняются с меткой даты и времени создания и идентификатором создателя. Эта информация отображается при предварительном просмотре исправлений и их экспорте в файл.

Чтобы скрыть или отобразить исправления, нажмите Скрыть все типы > Просмотр исправлений на панели инструментов Управляемый просмотр. Нажмите правой кнопкой мыши на исправление в дереве конструирования FeatureManager или в графической области и выберите Скрыть , чтобы скрыть исправления.

Контекстная панель инструментов

На контекстной панели инструментов доступны следующие параметры:
Редактирование исправлений Переход в режим редактирования.
Погасить
Ориентация Масштабирование исправления.
Скрыть
Экспорт исправлений Позволяет экспортировать исправления в один из указанных типов файла: .pdf, .bmp, .jpg, .png и .tif.

Доступ к инструментам рецензирования

Чтобы открыть вкладку Рецензирование для CommandManager, нажмите правой кнопкой мыши в CommandManager и выберите Вкладки > Рецензирование.

Чтобы получить доступ к инструментам рецензирования, выполните следующие действия.

  1. Нажмите Инструменты > Параметры > Параметры системы > FeatureManager > Исправления > Показать и нажмите ОК.
  2. В дереве конструирования FeatureManager® правой кнопкой мыши нажмите на папку Рецензирование и выберите Вставить исправление .

    На панели инструментов Рецензирование отображаются различные функции в зависимости от устройства. Сенсорный ввод недоступен для несенсорных устройств.

    Панель инструментов Рецензирование для сенсорных устройств Панель инструментов Рецензирование для устройств, не поддерживающих сенсорный ввод
    Исправления для рукописных штрихов доступны только на устройствах с поддержкой пера и сенсорного ввода, на которых установлена ОС Windows 10 (версия 1703 или более поздняя). На других устройствах исправления можно добавлять только с помощью клавиатуры.

Создание исправлений с помощью мыши

  1. Откройте деталь или сборку на устройстве, не поддерживающем сенсорный ввод.
  2. Выберите Вид > Скрыть/отобразить > Исправления .
  3. Выберите Инструменты > Параметры > Параметры системы > FeatureManager.
  4. В разделе Скрыть/отобразить объекты дерева выберите Показать для элемента Исправления и нажмите ОК.
  5. Нажмите правой кнопкой мыши на элемент Исправления в дереве конструирования FeatureManager и выберите Вставка исправления .

    Отображается панель инструментов Исправление.

  6. Нажмите Нарисовать для рисования с помощью мыши.
  7. Необязательно: Чтобы изменить цвет или толщину линии, нажмите Цвет .

Предварительный просмотр исправлений

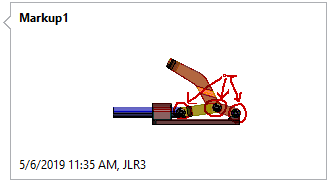

При наведении курсора на исправление в дереве конструирования FeatureManager отображается предварительный просмотр исправления. В графической области исправление находится внутри граничной рамки с оранжевыми кромками. При выборе исправления предварительный просмотр закрывается, а исправление отображение в граничной рамке с синими кромками.

Экспорт нескольких исправлений

Чтобы экспортировать несколько исправлений, выполните следующие действия.

  1. В дереве конструирования FeatureManager разверните узел Исправления , нажмите клавишу Ctrl и выберите несколько исправлений.
  2. На контекстной панели инструментов нажмите Экспорт исправлений.
  3. В диалоговом окне Экспорт исправлений укажите имя и тип файла, затем нажмите Сохранить.

    Если выбран тип файла .pdf, создается один файл .pdf, и каждая страница содержит одно исправление. При экспорте нескольких исправлений порядок выбора исправлений соответствует порядку страниц в файле .pdf.

    Если выбраны другие типы файлов, каждое исправление сохраняется в отдельный файл в указанной папке. При экспорте нескольких исправлений в качестве имени папки используется имя, указанное в поле Имя файла в диалоговом окне Экспорт исправлений.
