접촉 곡면의 지오메트리 수정

선형 정적 스터디의 시뮬레이션은 접촉하는 커브 곡면에 대해 더 정확합니다.

접촉 감지 알고리즘에는 원통형, 구형 및 원추형 지오메트리의 커브 곡면에 대한 표현을 개선하는 지오메트리 보정 계수가 통합되어 있습니다.

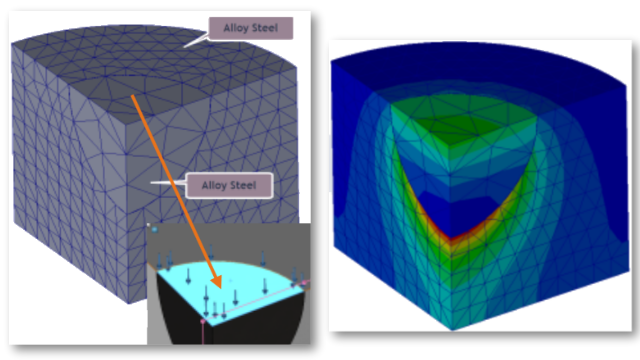

위 이미지는 구형 캐비티가 있는 원통형 모델의 1/4을 보여 줍니다. 두 파트는 독립적으로 메시가 작성됩니다. 압력 하중은 구형 캐비티 상단에 적용됩니다. 시뮬레이션 중에는 원구형 경계에서 접촉 하중이 발생합니다. 오른쪽에 표시된 응력 구배 플롯이 접촉 동작을 정확히 나타냅니다.

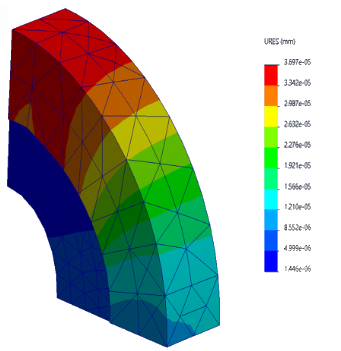

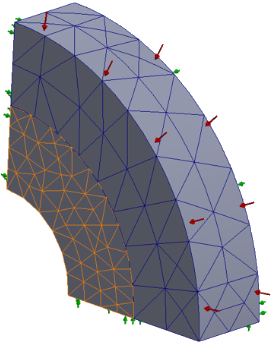

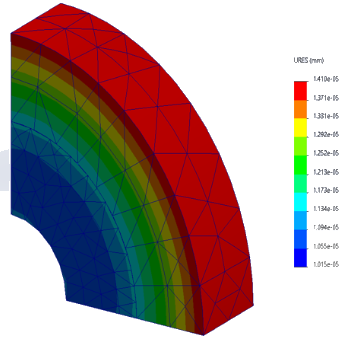

접촉 시뮬레이션에서 지오메트리 보정 계수의 통합으로 인해 SOLIDWORKS Simulation 2021의 결과가 개선된 또 다른 예가 아래에 나와 있습니다.
