Quando duas faces entram em contato, forças internas em equilíbrio são formadas nas áreas de contato. Você pode listar as forças internas que são formadas em razão do contato. Forças normais e de atrito são formadas em faces de componentes de tipos de contato Sem penetração, Ajuste por contração e Parede virtual. O software lista os componentes X, Y e Z da força especificada nas entidades selecionadas e em todo o modelo.
Para listar as forças de atrito ou contato, clique com o botão direito em Resultados
e selecioneListar forças resultantes. Em Opções, selecione Força de contato/atrito.
Você também pode clicar em (CommandManager do Simulation).
Seleção
|
Plano, eixo ou sistema de coordenadas
|
Lista os resultados relacionados à entidade selecionada. |
|
Unidades
|
Ajusta as unidades de saída. |
|
Faces, arestas ou vértices
|
Lista as entidades selecionadas. |
 |
Componentes
|
Lista os componentes selecionados.
|
|
Etapa de tempo
|
Disponível apenas para testes de queda e não lineares. Define o número da etapa de tempo na qual você quer listar a força de reação. |
|
|
Disponível para testes de queda e não lineares. Exibe o tempo correspondente à etapa de plotagem selecionada. |
| |
Atualizar
|
Atualiza os resultados com base nas entidades selecionadas atuais. |
Força de contato/atrito
Lista os componentes X, Y e Z das forças de contato (normais) e de atrito e das forças de contato e de atrito resultantes nas entidades selecionadas e em todo o modelo.
|
Tipo de força
|
|
Selecione um dos seguintes procedimentos:
|
Normal
|
Lista a força normal decorrente de contato.
|
|
Atrito
|
Lista a força de atrito decorrente de contato.
|
|
Total
|
Essa força total é resultante das forças Normal e de Atrito calculadas em cada nó das entidades selecionadas.
|
|
|
Gráfico de resposta
|
|
Disponível somente para estudos de teste de queda e não lineares. Cria plotagens de histórico de tempo 2D para os componentes X, Y, Z das forças de contato e de atrito e da força de contato resultante nas entidades selecionadas e em todo o modelo. |
Opções de exibição
|
Exibir forças resultantes
|
Quando marcado, os três vetores de força (componentes X, Y e Z) são convertidos em um vetor de força resultante. Somente o vetor da força resultante é exibido. |
Opções de relatório
 |
Salvar em arquivo |
Salva a lista de forças de contato/atrito em uma planilha do Excel (*.csv) ou em um arquivo de texto sem formatação (*.txt). |
 |
Copiar para a área de transferência |
Copia os resultados exibidos para a área de transferência. Você pode colar os dados copiados em um documento do Microsoft Word ou Excel. |

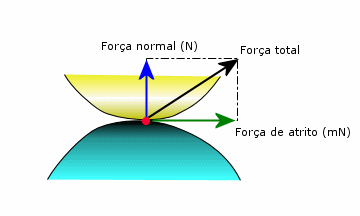

Exemplo de força de contato/atrito
