Você pode controlar a posição da malha de casca nas faces superior, média ou inferior da casca. Para posicionar a malha em uma superfície de referência, você pode digitar um valor de offset. Por padrão, a malha é sempre alinhada à face média da casca.
O PropertyManager de Definição de casca tem as seguintes opções:
|
Superfície média
|
Posiciona a malha na superfície média da casca
|
|
Superfície superior
|
Posiciona a malha na superfície superior da casca
|
|
Superfície inferior
|
Posiciona a malha na superfície inferior da casca
|
|
Especificar razão
|

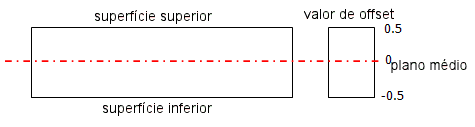

Posiciona a malha em uma superfície de referência definida por um valor de offset que é uma fração da espessura total. A imagem mostra o significado dos valores de offset positivos e negativos.
|

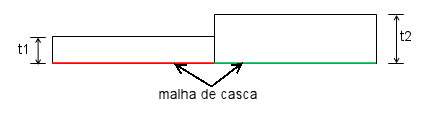

Por exemplo, para modelar cascas adjacentes com espessuras diferentes de maneira que suas faces inferiores fiquem alinhadas, você pode criar duas definições de casca e aplicar a opção superfície inferior para offset.
O offset para cascas não está disponíveis em análises de grande deslocamento.
Depois de criar a malha, observe a orientação das faces superior e inferior da casca e exiba a espessura da casca para melhor visualização. As faces inferiores das cascas têm cor laranja. Pode ser necessário inverter os elementos de casca para alinhar as cascas com a orientação desejada.
Aplique todas as cargas e condições de limite nas superfícies selecionadas onde a malha da casca é criada. Não é possível aplicar definições de carga offset.
