Problemas de modelagem de cascas

Quando você cria um estudo, o programa determina automaticamente o tipo de malha como sólida, de casca ou mista, com base na geometria existente.

Criação de malha de casca

Chapas metálicas Chapas metálicas com espessuras uniformes são automaticamente tratadas como cascas pelo programa (exceto nos estudos de Teste de queda). O software extrai as superfícies médias e gera a malha de casca nestas superfícies.
Você também tem a opção de primeiro tratar chapas metálicas como corpos sólidos e, em seguida, converter manualmente as faces do sólido selecionadas em cascas.
Geometrias de superfície. Geometrias de superfície são tratadas automaticamente como cascas pelo programa. Você pode controlar a posição da malha de casca nas faces superior, média ou inferior da casca. Para posicionar a malha em uma superfície de referência, você pode digitar um valor de offset.
Por padrão, a malha é sempre alinhada à face média da casca.
Consulte também Offsets para Cascas.
Peças sólidas. As peças sólidas não são malhas geradas com elementos de casca. No entanto, ainda é possível criar uma geometria de superfície a partir de uma face sólida. Siga um destes procedimentos:
  • Clique com o botão direito do mouse em um corpo sólido e selecione Definir casca pelas faces selecionadas. Em PropertyManager da Definição de casca, selecione uma face sólida para criar uma superfície de casca. Defina a espessura da casca e o valor de deslocamento para posicionar a malha de casca.
  • Abra um documento de peça e clique em Inserir > deslocamento > de superfície. Em seguida, selecione a face sólida a ser deslocada e especifique a direção e a distância de deslocamento.
  • Clique em Inserir > Superfície > Superfície média para inserir uma superfície média entre um par de faces.
O programa cria automaticamente uma malha mista quando diferentes geometrias estão presentes no modelo.

Atribuição de espessura

Chapa metálica O programa extrai automaticamente a espessura da chapa metálica e a atribui à casca. Não é possível modificar a espessura. Você pode optar entre as fórmulas de casca fina e de casca grossa.
Geometria de superfície. Por padrão, o programa atribui uma espessura zero. É possível modificar a espessura da casca no PropertyManager de Definição de casca. Também é possível optar entre as fórmulas de casca fina e de casca grossa.
De modo geral, cascas finas podem ser usadas quando a razão entre espessura e envergadura é menor que 0,05.

Aplicação de cargas, Acessórios de fixação e Controles de malha

Chapa metálica Os acessórios de fixação e cargas são automaticamente transferidos para a superfície média.
  • Para aplicar um acessório de fixação, uma carga ou um controle de malha a uma aresta de casca, selecione a face associada do sólido.
  • Para aplicar um acessório de fixação, carga ou controle de malha a um vértice de casca, selecione a aresta associada do sólido.
Geometria de superfície.
  • Aplicar carga ou acessório de fixação às arestas e/ou vértices das superfícies.
  • Você pode aplicar pressão a uma aresta de casca. A pressão é especificada por unidade de área. O programa internamente usa a espessura da casca. A força equivalente aplicada à aresta é igual ao valor da pressão vezes o comprimento da aresta vezes a espessura da parede.
    Como os elementos de casca têm graus de liberdade rotacional, você precisa diferenciar as opções Imóvel (sem translação) de Geometria fixa (sem translação, nem rotação). Você também pode aplicar momentos concentrados usando o PropertyManager de Força/Torque.

Gerar malhas

Aplique o controle de malha desejado nas faces, arestas e vértices adequados. Antes de gerar a malha, verifique as opções de malha e especificar todos os controles de malha.

Ao editar uma casca, você pode selecionar a fórmula de casca fina ou grossa. Cascas finas podem ser usadas quando a razão entre espessura e envergadura é igual ou menor do que 0,05.

Cascas em forma de T e em interseção

Embora seja possível orientar cascas em chapas de metal de maneira correta, não é possível fazê-lo em cascas em forma de T e em interseção. Nesses casos, algumas arestas terão elementos desalinhados. Como resultado, as tensões nodais estão incorretas nessas arestas. Recomendamos exibir tensões no elemento para esses modelos, uma vez que nenhuma média entre os elementos está envolvida.

Exemplo

Modelo em forma de T Malha de casca do modelo
Malhas de casca de modelos em forma de T sempre geram cascas que não podem ser alinhadas de maneira consistente.
Depois de criar a malha de casca, observe a orientação das faces superior e inferior da casca e exiba a espessura dela para melhorar a visualização. As faces inferiores das cascas têm cor laranja. Pode ser necessário inverter os elementos das cascas para alinhá-las com a orientação desejada. Selecione uma face (ou faces) de um corpo de casca e, no menu de atalho Malha, selecione Inverter elementos de casca. Caso seja necessário criar novamente a malha do modelo, as especificações atuais para as faces superior e inferior da casca não serão mantidas e você pode precisar redefini-las após gerar a malha.

Exibição de resultados de tensão de cascas

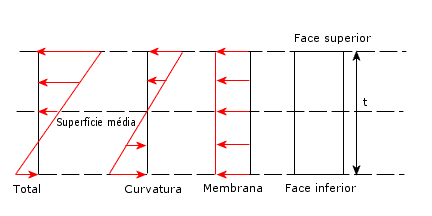

Ao listar ou plotar resultados de tensão, você pode selecionar uma das seguintes opções:

Superior Tensões totais (membrana + curvatura) na face superior
Inferior Tensões totais (membrana + curvatura) na face inferior
Membrana Componente de tensão de membrana
Curvatura Componente de tensão de curvatura

Para obter mais detalhes, consulte a seção Exibir os resultados.

Embora os resultados de deslocamento em estudos estáticos e os resultados de temperatura em estudos térmicos não mudem se as casas não estiverem alinhadas, é recomendável alinha as cascas para todos os estudos. Em Opções predeterminadas > Malha , clique em Realinhamento automático de superfície de casca para realinhar automaticamente as superfícies da casca.
