Você pode usar um plano como referência para aplicar restrições. Você pode prescrever as translações nas direções 1 e 2 do plano assim como direção normal ao plano. Para malhas de casca, você pode prescrever rotações referindo-se a essas direções.
A tabela a seguir resume os atributos deste tipo de restrição:
| Atributo
|
Valor
|
|---|
| Possíveis DOFs para sólidos
|
3 translações
|
| Possíveis DOFs para cascas e vigas
|
3 translações e 3 rotações
|
| Possíveis DOFs para treliças
|
3 translações
|
| Símbolo 3D
|
|
|
| conversão
|
rotação
|
|
| Entidades selecionáveis
|
Vértices, arestas, faces e juntas de viga
|
| Translações
|
 Ao longo da direção 1 do plano
 Ao longo da direção 2 do plano
 Normal ao plano
|
| Rotações (somente para cascas e vigas)
|
Em relação à direção 1 do plano
Em relação à direção 2 do plano
Em relação normal ao plano
|
Exemplo

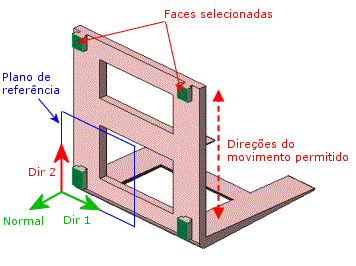

Ao usar o plano de referência do garfo (mostrado em azul) , você pode restringir as faces selecionadas ao longo da Dir 1 (mostradas em verde escuro) e da direção normal (mostrada em verde claro). Isso deixa as faces selecionadas livres para se moverem ao longo da Dir 2 (mostradas em vermelho).
