Linearizar resultados de tensão (Estudos de vaso de pressão)

A linearização de tensão separa os componentes de tensão de membrana e de dobra da distribuição de tensão real observada pela espessura de uma parede em uma plotagem de tensão seccional de um estudo de vaso de pressão.

A metodologia de linearização de tensão está de acordo com o Código Internacional de Vasos e Recipientes de Pressão ASME BPVC-VIII-2 da ASME (American Society of Mechanical Engineers, Sociedade americana de engenheiros mecânicos). A funcionalidade é usada somente para malhas sólidas. Para cascas você pode plotar e listar tensões de membrana e de curvatura separadamente.

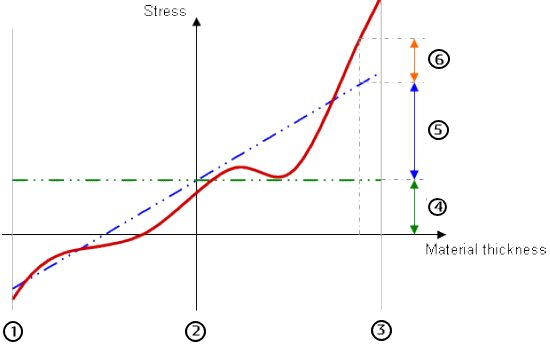

A linearização de tensão proporciona uma idealização da variação real de tensão por meio de uma espessura de parede. Um componente de tensão da membrana é constante através da espessura, enquanto um componente de tensão de dobra varia linearmente através da espessura. Um componente de tensão não linearizado é referenciado como a Tensão de pico.

1	Limite da parede interna
2	Plano médio
3	Limite da parede externa
4	Componente de tensão da membrana (a linha pontilhada verde indica a tensão da membrana)
5	Componente da tensão de dobra (a linha pontilhada azul indica a tensão da dobra + a tensão da membrana)
6	Tensão de pico, componente de tensão não linearizado (a linha sólida vermelha indica a tensão real)

1. Crie um estudo de vaso de pressão e combine os resultados de estudos estáticos com os fatores desejados.
2. Execute o estudo e defina uma plotagem seccional de tensão plana. Você pode plotar qualquer componente de tensão. A linearização da tensão usa resultados de tensão disponíveis para todos os componentes seja qual for a quantidade plotada.
3. Clique com o botão direito na plotagem de tensão e selecione Linearizar.
4. No PropertyManager em Locais , clique em dois locais na seção.
   • Para obter resultados precisos, a linha que conecta os dois locais deve ser normal em relação à espessura da parede e ficar totalmente sobre o material. Ela não pode passar através de furos ou áreas onde não existam resultados.
   • Os dois locais devem pertencer a elementos diferentes do mesmo corpo. Todos os locais ao longo do caminho de linearização de tensão (incluindo pontos intermediários) devem pertencer ao mesmo corpo. Os pontos de referência não são seleções válidas para um caminho de linearização de tensão.
5. Insira o Número de pontos intermediários para definir a resolução do gráfico ao longo da linha. O software interpola os resultados de tensão nos pontos intermediários.
6. Clique em Calcular.
   Um resumo lista os resultados de tensão linearizados nos dois locais. Você pode ver o intervalo total de resultados, incluindo os pontos intermediários, usando as Opções de relatório descritas abaixo.

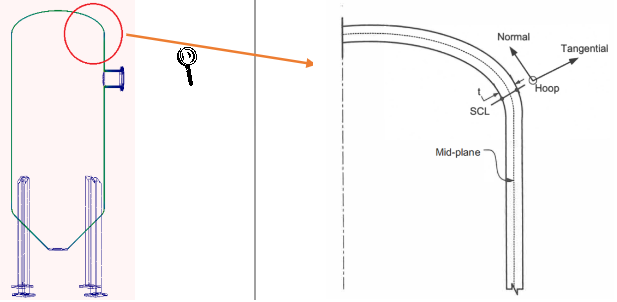

   O Simulation relata o tensor de tensão de seis componentes com base no sistema de coordenadas local definido pela SCL (Stress Classification Line, linha de classificação de tensão). A linha SCL é orientada de maneira normal em relação à superfície intermediária da espessura da parede.



   • N: Vetor normal ou Meridional
   • T: Vetor tangencial da parede interna para a externa
   • H: Vetor de aro normal ao plano de seção
7. Em Opções de relatório, você pode clicar em:
   • Salvar como sensor para salvar os locais como sensores.
   • Salve para salvar os resultados em um arquivo .csv do Excel ou .txt de texto. O arquivo .csv contém todos os componentes de tensão no Sistema de Coordenadas Global e também no Sistema de Coordenadas SCL
   • Plotar para representar graficamente os resultados.
   • Salvar os dados e exibir no relatório .
