Você pode adicionar acessórios coletores a uma rota. Esses acessórios têm vários pontos de conexão, mas seus eixos não se alinham em um ponto comum onde você pode adicionar um ponto de rota.

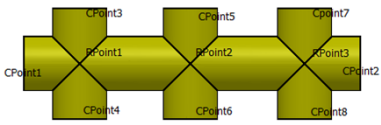

| O exemplo a seguir exibe um acessório com vários pontos de conexão (PontosC) e pontos de rota (PontosR). |
|
Você pode clicar, arrastar e soltar acessórios coletores no meio de um segmento de rota. Pressione Tab para alinhar e colocar os acessórios com diversos pares de PontosC e PontosR alinhados.
Os exemplos a seguir mostram o alinhamento e a disposição de acessórios:

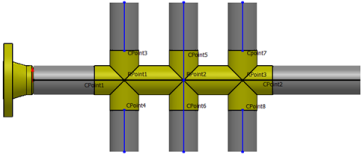

| Nesta submontagem, PontoR 1 é usado para o alinhamento. PontoC1 e PontoC2 estão alinhados ao principal segmento de rota. |
|

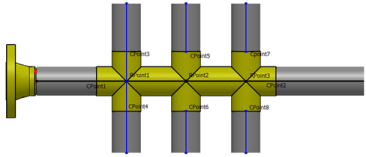

| Neste exemplo, PontoR2 é usado para o alinhamento, mas PontoC5 e PontoC6 estão alinhados ao principal segmento de rota. |
|
