Especifique as propriedades das tabelas de revisão.
Para abrir este PropertyManager:
Clique em Tabela de revisão
(barra de ferramentas Tabela) ou em .
Template de tabela
Clique em Pesquisar template
para escolher um template padrão ou personalizado. Esta opção está disponível somente durante a inserção de tabelas. Os templates de tabela de revisão fornecidos com o software adicionam colunas ao formato predeterminado. Eles se encontram em: diretório_de_instalação
\idioma\english. O template padrão (standard revision block.sldrevtbt) cria as colunas ZONA, REV., DESCRIÇÃO, DATA e APROVADO.
Posição da tabela
O canto estacionário controla a direção em que a tabela é expandida quando são adicionadas novas linhas ou colunas.
Defina o Canto estacionário como:
|
Superior esquerdo
|
Novas colunas se estendem para a direita e novas linhas se estendem abaixo do ponto de âncora.
|
|
Superior direito
|
Novas colunas se estendem para a esquerda e novas linhas se estendem abaixo do ponto de âncora.
|
|
Inferior esquerdo
|
Novas colunas se estendem para a direita e novas linhas se estendem acima do ponto de âncora.
|
|
Inferior direito
|
Novas colunas se estendem para a esquerda e novas linhas se estendem acima do ponto de âncora.
|
|
Anexar ao ponto de âncora
|
Anexa o canto especificado à âncora da tabela.
|
A opção Canto estacionário não está disponível quando você cria a tabela. Se a tabela estiver ancorada na criação, o canto estacionário será selecionado automaticamente na folha de desenho no quadrante mais próximo à âncora da tabela.
Símbolo de revisão
|
Formas
|
Selecione uma forma de borda para os símbolos de revisão.
|
|
|
Círculo
|
|
|
Triângulo
|
|
|
Quadrado
|
|
|
Hexágono
|
|
|
Opções do sistema
|
Ativar símbolo ao adicionar uma nova revisão
|
Permite clicar na área de gráficos para posicionar símbolos de revisão quando uma revisão é adicionada à tabela. Se você desmarcar esta opção, você pode selecionar para adicionar um símbolo a uma revisão existente. |
Opções
|
Atualização automática de células da zona
|
Selecione para atualizar automaticamente células da zona na tabela de revisão quando símbolos de revisão são colocados ou movidos no desenho. |
| |

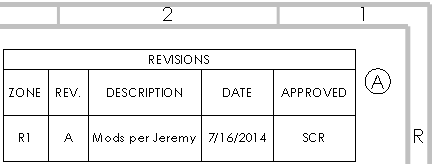

Símbolo de revisão localizada na zona R1
|
| |

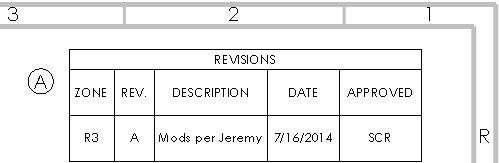

Com Atualização automática de células da zona selecionada, mover o símbolo de revisão o atualiza para zona R3.
|
Borda
| |
Usar configurações do documento |
Usa as opções definidas em . |
 |
Borda de caixa |
Define uma espessura de linha para a borda externa da tabela. |
|
Borda de grade
|
Define uma espessura de linha para as linhas de grade internas da tabela. |
Layer
Selecione um tipo de layer na lista. A tabela assume a cor da layer.
Formato do texto
| Todas maiúsculas |
Selecione para especificar que todos os caracteres na tabela são letras maiúsculas. |
